安全光幕垂直安裝指南

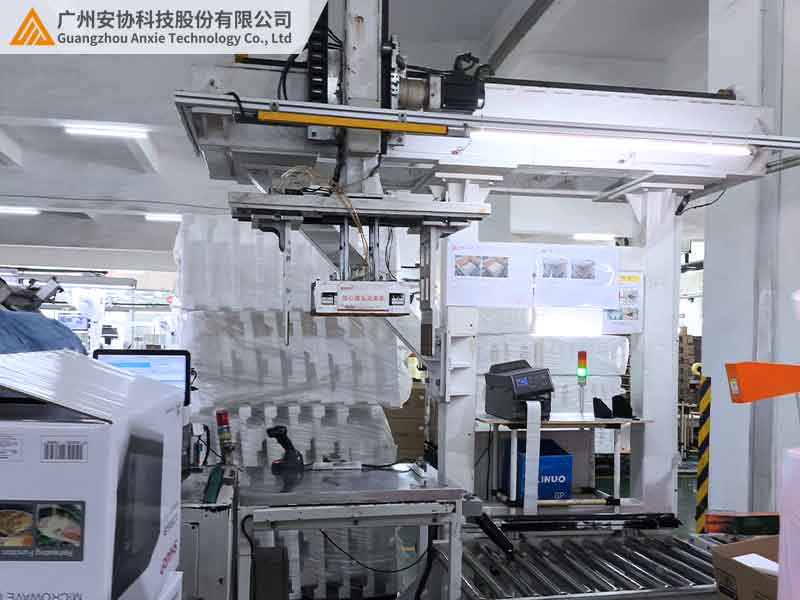

在工業生產中，安全光幕的安裝方式直接影響其防護效果，尤其是垂直安裝時，哪怕幾毫米的偏差都可能留下安全隱患。垂直安裝是指光幕的發射器與接收器呈豎直狀態固定，形成一道垂直于地面的 “光墻”，常見于沖床兩側、機械臂工作站邊緣等場景。本文結合車間實際操作，講講垂直安裝的關鍵步驟和注意事項。

一、安裝前必須做的 3 項準備

（一）工具和配件清點

垂直安裝需要的工具并不復雜，但缺一不可：

· 卷尺（精度到毫米，用于測量間距和高度）

· 水平儀（最好是 2 米長的靠尺式，比小型水平儀更穩定）

· 沖擊鉆和膨脹螺絲（根據安裝面材質選鉆頭，混凝土用 8mm 鉆頭，鋼結構用 6mm）

· 扳手和螺絲刀（固定支架用，建議帶磁性，方便高空作業）

· 記號筆（標記鉆孔位置，選油性的，不容易被擦掉）

另外，光幕包裝里的配件要檢查清楚，比如配對的發射器、接收器、支架、信號線，有些型號還帶防水膠墊，別漏裝。

（二）現場勘察 3 要點

1.安裝面是否牢固：墻面或設備側面不能有松動，比如有些老廠房的磚墻風化嚴重，直接打膨脹螺絲會打滑，這種情況要先加固安裝面（比如焊一塊鋼板）。

2.避開干擾源：垂直光幕的光束不能被管道、電纜橋架遮擋，也別靠近強電磁設備（如電焊機），否則可能出現信號不穩定。

3.確定防護范圍：根據設備危險區域的高度來定光幕長度，比如沖床的模具從地面 80cm 到 1.8m 運動，就選 1.2m 長的光幕，上下各留 20cm 余量。

二、5 步完成垂直安裝

（一）定位：畫準安裝線

用卷尺量出光幕底部離地面的高度（比如 60cm），在安裝面兩側做標記，再用水平儀連接兩個標記，彈出一條直線 —— 這是光幕的基準線，發射器和接收器的底部必須與這條線對齊，誤差不能超過 2mm。

某車間曾因沒彈基準線，憑肉眼定位，結果發射器比接收器低了 5mm，導致頂部光束沒對準，出現檢測盲區，后來重新安裝才解決。

（二）固定支架：寧緊勿松

支架是光幕的 “腿”，必須固定牢固：

· 鉆孔深度比膨脹螺絲長 5mm（比如螺絲長 60mm，鉆 65mm 深），避免螺絲擰不到底。

· 擰螺絲時要對角均勻用力，別一次性擰緊一個，防止支架變形。

· 支架與安裝面之間的縫隙要墊防水膠墊（尤其在潮濕車間），既防滲水又能緩沖振動。

（三）裝光幕：先掛后調

把發射器和接收器掛在支架上（別先擰緊固定螺絲），調整它們的位置：

· 左右對齊：看光幕側面的刻度線，兩邊刻度要一致，比如都對準 “50cm” 標記。

· 垂直度校準：用水平儀貼在光幕正面，氣泡居中時，垂直度偏差≤1°（每米高度偏差不超過 1.7cm）。

· 間距檢查：發射器和接收器之間的距離要和光幕型號匹配，比如 3 米量程的光幕，實際間距不能超過 2.8 米，否則信號會衰減。

（四）接線：顏色對應別接錯

安全光幕的信號線通常有 4 根：棕色（電源正）、藍色（電源負）、黑色（信號輸出）、灰色（公共端），接的時候要和設備控制柜的端子一一對應，別把電源線接到信號線端子上，否則會燒壞光幕。

接完線別急著通電，用萬用表測一下電源電壓（直流 24V 型號，電壓要在 22-26V 之間），電壓不穩會導致光幕頻繁報警。

（五）固定：最后擰緊所有螺絲

確認位置和接線都沒問題后，再把光幕固定在支架上，螺絲要擰到 “緊而不崩”（比如 M4 螺絲用 2.5N?m 的力矩，太松會移位，太緊可能裂殼）。

三、不同設備的垂直安裝參數表

比如注塑機合模區，光幕底部離地 80cm 是因為操作人員通常站著作業，這個高度能擋住膝蓋以上的身體部位；而流水線入口要從 20cm 開始裝，防止有人彎腰鉆進去。

四、安裝后必須做的 3 項測試

（一）垂直度復核

用水平儀貼在光幕側面，看氣泡是否居中，再量一下頂部和底部的間距 —— 比如 1.2m 長的光幕，頂部間距應該和底部間距一致，誤差超過 3mm 就要重新調整。

（二）遮擋測試

1.用 2cm 寬的硬紙板，從光幕底部到頂部逐行遮擋光束，每擋一行，設備都應該立即停機（或報警），漏擋一行就說明有問題。

2.快速晃動手臂穿過光幕，看是否有延遲，合格的光幕應該 “擋即停，離即開”。

（三）聯動測試

讓設備正常運行，同時遮擋光幕，觀察設備是否在規定時間內停機（通常≤0.5 秒），比如沖床要在滑塊下行過程中能緊急制動，不能只是報警卻不停機。

五、常見安裝錯誤及解決辦法

（一）光幕 “歪脖子”

表現：發射器和接收器不平行，頂部間距比底部寬。

解決：松開支架螺絲，用撬棍輕輕調整，邊調邊用水平儀看，直到垂直度合格。

（二）信號不穩定，頻繁誤報

可能是接線松動（重新插拔信號線，用扎帶固定好），也可能是安裝位置離電機太近（加裝金屬屏蔽罩）。

（三）防護高度不夠

比如光幕只裝到 1.5m 高，而機械臂能抬到 2m，形成 “頭頂盲區”。

解決：換更長的光幕，或在頂部加一段補充光幕，確保危險區全覆蓋。

六、結語

安全光幕的垂直安裝看似簡單，實則 “失之毫厘，謬以千里”。從定位到固定，每一步都要細致，尤其是垂直度和間距，直接關系到防護是否無死角。

安協的安全光幕自帶安裝定位刻度，支架可微調角度（±3°），能減少安裝誤差。訪問官網（www.gzhwq.com）可下載《安全光幕安裝視頻教程》，或聯系技術人員上門指導，讓每一道 “光墻” 都真正靠譜。
