幅寬測量光幕的工作原理

在紡織廠的流水線上，一卷布料經過檢測區域，屏幕上立即顯示出 “1.52 米” 的寬度數據；板材加工廠里，剛切割好的鋼板還在傳送帶上移動，其寬度已被自動記錄存檔。這些實時精準的測量，都離不開幅寬測量光幕 —— 這種由紅外光束組成的 “電子尺子”，能在物體快速移動中完成寬度檢測，比人工測量效率高幾十倍。

幅寬測量光幕的工作原理看似簡單，實則藏著精密的光學設計與數據處理邏輯。本文就來拆解這把 “電子尺子” 是如何 “量” 出物體寬度的。

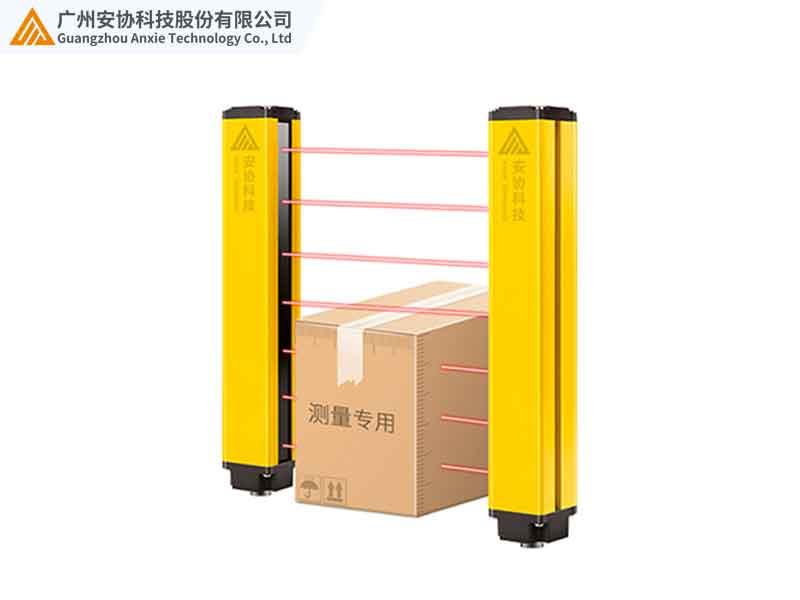

一、基礎構成：發射器與接收器的 “光束陣列”

幅寬測量光幕由三部分核心組件構成：

· 發射器：外觀是長條狀的密封殼體，內部按固定間距排列著數十個紅外發光二極管。這些二極管能同時發射平行的紅外光束，形成一道均勻分布的 “光束墻”，光束間距越?。ū热?0.5mm），測量精度越高。

· 接收器：與發射器相對安裝，內置和發射器數量對應的光敏元件，每個元件精準對接一束紅外光，負責將光信號轉化為電信號。

· 控制單元：連接接收器，能實時處理電信號，計算被遮擋光束的數量，并根據光束間距換算出物體的寬度，最后通過接口（如 RS485）將數據傳輸?shù)斤@示屏或上位機。

三者協同工作：發射器持續發射光束，接收器實時 “清點” 收到的光束數量；當物體穿過 “光束墻” 時，會遮擋部分光束，控制單元根據 “被遮擋的光束數量” 和 “光束間距”，就能算出物體的寬度。

二、核心原理：“遮擋計數” 換算出寬度

（一）光束的 “均勻分布” 是測量的基礎

發射器的紅外光束按固定間距（如 1mm、2mm、5mm）排列，覆蓋從幾厘米到幾米的測量范圍。比如測量布料的光幕，光束間距通常是 1mm，意味著每毫米就有一束光，能精確到毫米級；而測量大型鋼板的光幕，光束間距可放寬到 5mm，兼顧精度與成本。

這些光束平行且垂直于物體移動方向，形成一張 “光網”。物體穿過時，寬度范圍內的光束會被完全遮擋，邊緣部分可能遮擋半束光（由控制單元按 “四舍五入” 原則處理）。

（二）“遮擋數量 × 間距” 的簡單公式

假設光束間距是 1mm，物體穿過時遮擋了 1520 束光，那么寬度就是 1520×1mm=1520mm（1.52 米）。這個計算過程由控制單元在毫秒級時間內完成，哪怕物體以每秒 10 米的速度移動，也能精準捕捉其寬度。

比如在造紙廠，紙張從壓輥出來后快速移動，幅寬測量光幕在其經過的瞬間，就能統計被遮擋的光束數量，換算出實時寬度。如果寬度超過設定標準（如誤差 ±5mm），系統會立即報警，提醒調整設備。

三、關鍵技術：讓測量更精準的 “細節設計”

（一）邊緣檢測算法：解決 “半遮擋” 問題

物體邊緣往往不是絕對平整的（如布料的毛邊、鋼板的切痕），可能只遮擋部分光束。普通光幕會忽略這種 “半遮擋”，導致測量偏差；而優質幅寬測量光幕通過邊緣算法，能識別 “50% 以上遮擋” 的光束，將邊緣誤差控制在 0.5 個光束間距內。

某無紡布廠曾用普通光幕，因毛邊半遮擋導致測量誤差達 ±3mm，換用帶邊緣算法的型號后，誤差縮小到 ±1mm，大大減少了材料浪費。

（二）抗干擾設計：在復雜環境中 “站穩腳跟”

工業場景中的粉塵、水汽、振動，都可能影響光束傳輸：

· 防塵鏡片：發射器和接收器的鏡頭采用耐磨石英玻璃，減少粉塵附著，即使在水泥廠也能長期使用；

· 編碼光束：每束光攜帶獨特編碼，避免陽光、車間照明的干擾，哪怕強光直射也不影響測量；

· 防震結構：內部元件用彈性膠固定，在傳送帶振動的環境中，光束排列不會偏移。

四、不同類型幅寬測量光幕的參數對比

五、比傳統測量方式更具優勢

傳統測量方式在效率、精度和適用場景上，與幅寬測量光幕有明顯差距：

· 人工卷尺：每次測量需要 30 秒以上，精度僅 ±10mm，只適合靜態、小尺寸物體，長期使用人工成本高；

· 激光掃描：每秒可測 1 次，精度 ±3mm，但受物體表面反光、顏色影響大，對深色、粗糙材質的測量容易失真；

· 幅寬測量光幕：0.01 秒就能完成一次測量，精度可達 ±0.5-5mm，無論物體是高速移動還是表面粗糙，都能穩定測量，且?guī)缀醪恍枰斯じ深A(yù)，長期使用成本低。

在高速生產線中，這種優勢尤為明顯。比如化纖廠的紡絲卷繞工序，薄膜以每秒 5 米的速度移動，人工和激光測量都難以跟上，幅寬測量光幕卻能實時輸出數據，幫助設備自動調整寬度，減少?gòu)U料產生。

六、結語

幅寬測量光幕的工作原理，本質是通過 “光束陣列遮擋計數 + 數據實時換算” 實現非接觸式寬度檢測。其核心優勢在于：既能適應高速移動的物體，又能在粉塵、振動等復雜環境中保持精準，完美替代了低效的人工測量和易受限于材質的激光掃描。

安協幅寬測量光幕覆蓋 0.5mm-20mm 光束間距，支持 0.3-10 米測量范圍，適配從薄膜到鋼板的全場景。訪問官網（www.gzhwq.com）可獲取《幅寬測量方案手冊》，或聯系技術團隊定制測量方案，讓寬度檢測既快又準。
