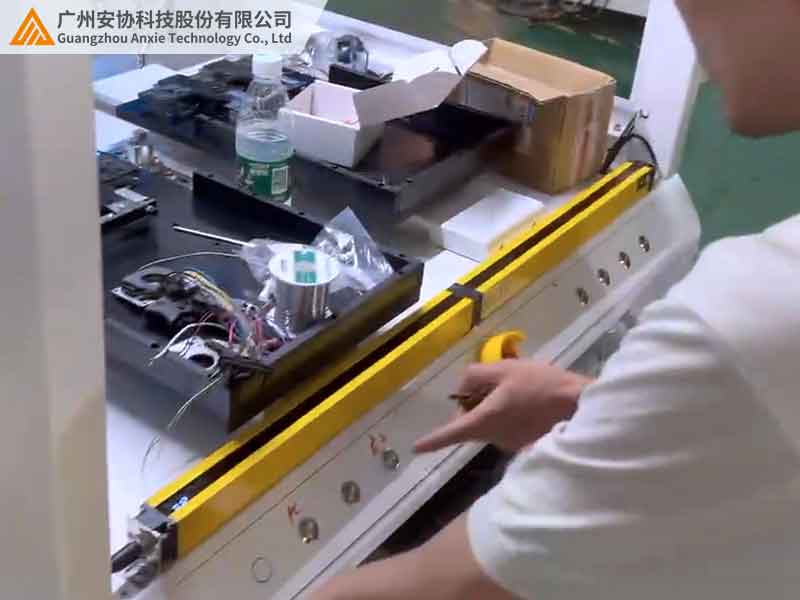

在浙江一家電子組裝廠的車間里,剛換上的單邊光柵總跟流水線控制器 “鬧別扭”—— 光柵檢測到物體時,控制器沒反應。師傅們排查半天才發現,是光柵的輸出方式和控制器不匹配:光柵用的是 NPN 輸出,而控制器只認 PNP 信號。單邊光柵的輸出方式就像設備之間的 “語言”,選對了才能順暢溝通,選錯了再先進的設備也發揮不了作用。目前常見的輸出方式有四種,各有各的脾氣和適用場景。
開關量輸出是單邊光柵里最基礎也最常用的 “表達方式”,就像電燈開關,只有 “開” 和 “關” 兩種狀態:檢測到物體時輸出信號(比如導通),沒檢測到時無信號(比如斷開)。它又分兩種 “方言”,適配不同的控制器。
1. NPN 輸出
這種輸出方式就像 “拉低電位”—— 光柵內部的三極管導通時,信號端會和 0V 電源接通,把電壓拉低到接近 0V,告訴控制器 “有情況”。它就像用 “低電壓” 說話,適合和日系 PLC(比如三菱、歐姆龍)搭配,在電子、精密儀器車間里很常見。
江蘇一家半導體廠的光刻車間,用 NPN 輸出的單邊光柵檢測硅片位置,每當硅片偏離軌道,光柵就輸出低電平信號,PLC 收到后立刻讓傳送帶停下,反應速度比人工監控快 10 倍。
2. PNP 輸出
和 NPN 相反,PNP 輸出是 “拉高電位”—— 檢測到物體時,信號端會和 24V 電源接通,輸出接近 24V 的高電壓。這種 “語言” 更對歐系 PLC(比如西門子、施耐德)的 “胃口”,在汽車零部件、重型機械廠用得較多。
兩種開關量輸出都很 “直白”,接線簡單(通常只需要 3 根線:電源正、電源負、信號線),成本也低,但缺點是只能傳遞 “有無物體” 的信息,沒法告訴設備 “物體離多遠”。
有些場景光知道 “有無” 還不夠,得知道 “多遠”。比如 AGV 小車避障時,需要根據物體距離調整減速幅度,這時候單邊光柵就得用模擬量輸出 —— 像溫度計顯示溫度那樣,用連續變化的信號表示距離。
1. 電壓輸出(0-10V)
物體離得越近,輸出電壓越低;離得越遠,電壓越高。比如檢測距離 0-6 米的光柵,物體在 0 米時輸出 0V,3 米時輸出 5V,6 米時輸出 10V。這種方式適合短距離傳輸(比如 10 米內),在倉儲貨架的防撞檢測中常用。
2. 電流輸出(4-20mA)
電流信號比電壓信號更 “抗干擾”,適合長距離傳輸(幾十米甚至上百米)。物體在最遠處時輸出 4mA,最近處輸出 20mA,中間距離按比例變化。在水泥廠的長傳送帶旁,粉塵多、線路長,電流輸出的光柵比電壓輸出的穩定得多。
模擬量輸出能傳遞更豐富的信息,但需要控制器支持模擬量輸入,接線也比開關量復雜些,成本相對高一點。
數字量輸出就像設備之間發 “短信”,能傳遞具體的數字信息,比如 “檢測距離 3.2 米”“第 5 束光被遮擋”。最常用的是 RS485 接口,通過 Modbus 協議通信,一根線就能傳多種數據,適合需要聯網監控的場景。
山東一家輪胎廠的硫化車間,8 臺硫化機旁都裝了單邊光柵,用 RS485 數字量輸出連到中控室。屏幕上能實時顯示每臺光柵的檢測距離、工作狀態,哪臺出了故障,中控室立刻就能知道,不用師傅們挨個去查,維護效率提高了一大截。
數字量輸出的缺點是需要設置通信協議,對操作人員有一定技術要求,不像開關量那樣 “插上就能用”。
有些工業場景比較特殊,需要單邊光柵用更特別的方式 “說話”。比如在防爆車間,光柵得用本安型輸出,信號經過安全柵隔離,防止電火花引發危險;在快速流水線(比如飲料灌裝線),需要脈沖輸出,每檢測到一個瓶子就發一個脈沖,方便計數器統計數量。
還有些光柵支持雙輸出 —— 同時帶開關量和數字量輸出,既能直接控制設備停機,又能給中控室傳數據,像個 “雙語翻譯”,在自動化程度高的車間很受歡迎。
單邊光柵輸出方式對比表
| 輸出方式 | 信號特點 | 適用場景 | 接線復雜度 | 典型應用 |
| NPN 開關量 | 低電平有效(0V) | 日系 PLC、小型設備 | 簡單 | 電子組裝線、小型機械臂 |
| PNP 開關量 | 高電平有效(24V) | 歐系 PLC、重型機械 | 簡單 | 汽車焊接線、沖壓設備 |
| 模擬量(0-10V/4-20mA) | 連續信號,代表距離 | 精密控制、AGV 避障 | 中等 | 物流倉儲、智能貨架 |
| 數字量(RS485) | 可傳多組數據 | 聯網監控、多設備聯動 | 較復雜 | 車間中控系統、硫化車間 |
| 特殊輸出(防爆 / 脈沖) | 定制化信號 | 防爆車間、高速計數 | 復雜 | 化工車間、飲料灌裝線 |
1.看控制器 “懂哪種語言”:先查設備控制器的輸入類型,是 NPN 還是 PNP,支持模擬量還是數字量,別買回去 “對不上話”。
2.算傳輸距離:開關量和模擬量電壓輸出適合短距離(10 米內),電流輸出和數字量能傳得更遠(50 米以上),遠距離傳輸優先選 RS485 數字量。
3.想清楚要傳什么信息:只需要 “停機 / 不停機” 信號,選開關量就行;要知道距離或多組狀態,就得選模擬量或數字量。
安協科技的單邊光柵支持多種輸出方式,還能根據車間需求定制,比如給需要雙輸出的客戶做 “開關量 + RS485” 組合,既滿足設備控制,又方便中控監控。
單邊光柵的輸出方式?jīng)]有 “最好”,只有 “最合適”。就像人與人溝通,說對了語言才能高效協作。選的時候多看看設備控制器、傳輸距離和信息需求,實在拿不準,也可以把車間情況告訴安協科技的工程師,他們會幫忙推薦合適的 “語言”。想了解更多輸出方式的接線圖或兼容表,歡迎訪問官網 www.gzhwq.com 查詢。
