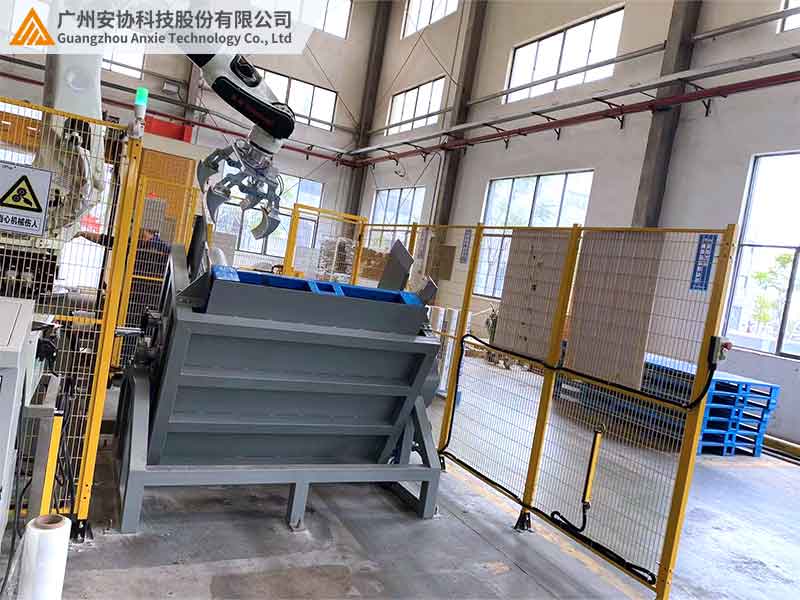

安全光柵如何守護機械臂操作安全

在現代工廠里，機械臂精準作業的場景很常見。但機械臂速度快、力量大，一旦和人發生碰撞，后果不堪設想。這時候，安全光柵就像一道無形的防護墻，默默守護著人機協作的安全?？蓜e小看這道 “墻”，選得不對、裝得不好，都可能變成擺設。下面就來說說安全光柵是怎么給機械臂 “站崗” 的，以及怎么選、怎么裝才能發揮它的最大作用。

一、機械臂操作有哪些 “隱形殺手”

機械臂作業時，危險往往藏在這些地方：

· 速度快：SCARA 機械臂的末端速度很快，比人反應快得多，等發現危險再躲已經來不及；

· 盲區多：機械臂關節多、運動軌跡復雜，手臂背后、工作臺下方這些地方容易形成視覺盲區，人不小心靠近就可能被撞到；

· 力量大：負載較大的工業機械臂，夾爪閉合時的力量足以造成嚴重傷害，要是誤碰到人，后果嚴重。

某汽車焊接車間就出過這樣的事：工人在機械臂旁調整零件，沒注意到機械臂開始運動，手臂被夾在機械臂和工作臺之間，造成骨折。后來分析，主要是當時的防護措施只靠警示線，沒有實時檢測裝置。

二、安全光柵的 “三道防線”

安全光柵不是簡單地?fù)踝C(jī)械臂，而是通過 “預警 - 減速 - 停機” 的分級防護，既保證安全又不影響效率。

第一道防線：預警區，提前 “打招呼”

在機械臂工作范圍外一定距離，安全光柵形成第一道光墻。人一進入這個區域，光柵就會給控制系統發信號，機械臂雖然不停，但會亮起警示燈、發出提示音，提醒人注意，同時也讓旁邊的人知道這里有機械臂在工作。

第二道防線：減速區，給足反應時間

如果人繼續靠近，進入離機械臂較近的范圍，光柵會讓機械臂減速。這時候，機械臂動作變慢，人有足夠的時間退開，也給控制系統留出判斷和響應的余地。

第三道防線：停機區，強制 “踩剎車”

當人進入機械臂直接作業的范圍，遮擋了最內側的光束，光柵會立即觸發停機信號，機械臂在短時間內停止所有動作，就像急剎車一樣，避免碰撞。

這三道防線層層遞進，就像給機械臂裝上了 “智能剎車系統”，既不會因為一點小動靜就停機影響生產，又能在真正有危險時果斷出手。

三、不同類型機械臂，適配的光柵不一樣

機械臂的種類很多，有的小巧靈活，有的高大笨重，安全光柵也得 “量體裁衣”。

比如電子廠的 SCARA 機械臂，每天要重復插拔電子元件上百次，安全光柵就得以較小的光束間距，精準檢測到手指那么細的物體，防止指尖被機械臂夾傷；而車間里搬運重物的六軸機械臂，光柵的檢測高度得夠高，連機械臂抬臂時的上方區域也得覆蓋到，防止人從上方伸手靠近。

四、安裝調試：這些細節決定防護效果

裝在哪里，大有講究

· 高度：光柵的光墻要和人最容易靠近的部位對齊，比如機械臂在工作臺面作業，光柵高度就從地面一定范圍，剛好擋住人的手臂和身體；

· 范圍：光墻要比機械臂的最大運動范圍再大出一些，別讓防護范圍比機械臂活動范圍還小，留下盲區；

· 角度：對射式光柵的發射端和接收端要嚴格對齊，偏差不能太大，不然光束沒對準，會出現漏檢的情況。

有個車間的機械臂總在沒人的時候突然停機，后來檢查發現是光柵角度歪了，一束光被旁邊的料盒擋住，誤當成有人進入。

調試時要 “模擬危險”

裝完光柵后，一定要做幾次 “破壞測試”：

· 人慢慢走進防護區，看警示燈、減速、停機這三個步驟是不是依次觸發；

· 用和手臂粗細差不多的桿子，從不同方向（比如從機械臂下方、側面）伸進防護區，測試光柵能不能都檢測到；

· 讓機械臂做一次完整的工作循環，同時有人在旁邊正常走動，看會不會誤判、誤停。

五、常見問題及解決辦法

機械臂工作環境復雜，光柵偶爾也會 “鬧脾氣”，這些問題要知道怎么處理：

· 粉塵多的車間：光柵鏡頭容易積灰，導致誤報。解決辦法是定期清潔鏡頭，或者給光柵裝個防塵罩；

· 機械臂振動大：長時間工作后，光柵支架可能松動，光束對準出現偏差?？梢远ㄆ跈z查支架螺絲，用防松螺母固定；

· 多臺機械臂挨著：相鄰機械臂的光柵光束可能互相干擾。這時候要選帶編碼功能的光柵，讓每臺機械臂的光柵用不同 “頻率” 的光束，互不影響。

六、結語

安全光柵給機械臂上了一道 “保險”，但這道保險能不能生效，關鍵在選型和安裝。選的時候要根據機械臂的類型、工作范圍來定參數，裝的時候要把防護區覆蓋完整，調試的時候別嫌麻煩，多模擬幾次危險場景。

安協針對不同機械臂推出了專用安全光柵，從精細檢測到大范圍防護都有，還能根據車間布局提供定制安裝方案。訪問官網（www.gzhwq.com）可以下載《機械臂安全防護手冊》，也能聯系技術人員上門評估，讓機械臂作業既高效又安全。
