在冶金熱軋車間、化工反應釜旁、能源鍋爐現場等高溫高壓區域，設備運行時的表面溫度常超 200℃，環境氣壓波動可達標準大氣壓的 3 倍以上，加上金屬粉塵、蒸汽油污的侵蝕，傳統防護設備往往 “撐不過 3 個月” 就失效。這類高危場景的操作事故，輕則導致設備停機，重則引發人員燙傷、爆燃等重大安全事件。作為深耕工業安全防護的從業者，今天結合實際項目經驗，聊聊光幕安全光柵如何在極端環境下實現 “零事故” 防護。
1.溫度 “烤驗”：不是 “罷工” 就是 “誤判”
普通安全光柵的光學透鏡在 80℃以上會出現不可逆形變，導致光束偏移；電路板元件在 100℃高溫下漏電流激增，引發誤觸發。某鋼鐵廠高線車間曾使用非耐高溫光柵，夏季設備表面溫度達 150℃時，每周因 “假報警” 停機超 5 次，嚴重影響軋制效率。
2.高壓沖擊：密封性不足等于 “形同虛設”
化工反應釜升降過程中，瞬時氣壓變化可達 0.8MPa，普通 IP65 防護等級的光柵密封圈會被直接擊穿，水汽、腐蝕性氣體進入內部導致短路。更棘手的是，高壓環境下空氣電離產生的電磁脈沖，會干擾信號傳輸，造成檢測延遲或漏判。
3.復合污染：粉塵 + 油污讓 “光墻” 失效
高溫環境中金屬粉塵呈帶電狀態，吸附在透鏡表面形成 “遮光膜”；高壓蒸汽攜帶的油污冷凝后，會在鏡片表面形成 0.1mm 以上的污垢層，導致反射率下降 40% 以上。傳統光柵依賴人工頻繁清潔，在高危區域操作反而增加人員接觸風險。
面對極端工況，需從底層設計突破，以下是經過實戰驗證的關鍵技術：
1.耐高溫高壓的 “硬核機身”
· 材料升級：采用航空級氧化鋁陶瓷基板（耐溫 150℃以上）替代普通 PCB，配合全金屬密封外殼（厚度 3mm 以上），可承受 1.5MPa 持續高壓；
· 光學強化：透鏡表面鍍制耐高溫增透膜（耐溫 200℃），并設計 5° 傾斜角結構，使粉塵自然滑落，減少 90% 以上的表面積灰；
· 實例數據：安協科技專為冶金行業定制的 HNG 系列安全光柵，在 120℃高溫、0.6MPa 氣壓環境下連續運行 2 年，性能衰減僅 3%，遠優于行業平均 15% 的衰減率。
2.抗干擾 “免疫系統”：從信號源頭降噪
· 差分同步技術：發射端與接收端采用獨立晶振 + 數字編碼，抗電磁干擾能力提升至 40V/m，在電弧焊強磁環境下誤報率從 10 次 / 小時降至 0.5 次 / 小時；
· 動態功率調節：內置壓力傳感器，當環境氣壓變化時自動調整發射功率，確保高壓下光束穿透性穩定，某化工企業使用后，高壓釜開蓋檢測的漏判率從 8% 降至 0.1%。
3.冗余設計：杜絕 “單點失效” 風險
· 雙光路備份：關鍵光束通道設置主副雙發射管，當主管因高溫老化失效時，副管 0.2ms 內無縫接管，保持防護完整性；
· 溫度自適應算法：實時監測內部溫度，超過 80℃時自動啟動休眠 - 喚醒模式，在保證安全的前提下延長 20% 使用壽命。
4.便捷維護：讓高危場景 “少停機”
· 簡易清潔：產品外表結構簡單，易清潔。
· 遠程診斷：支持 RS485 總線連接，通過上位機實時監控透鏡污染度、溫度、信號強度等 12 項參數，提前預警維護需求。
1.安全等級認證：不是所有 “光柵” 都能進高危區
務必選擇通過EN ISO 13849-1 PL e（最高安全等級）認證的產品，且具備高溫高壓環境專項檢測報告（如 CE-PED 承壓設備指令認證）。某熱電廠曾因選用非認證產品，在安監部門專項檢查中被要求全廠停工整改，損失超 200 萬元。
2.實測數據：用工況模擬代替 “參數表”
要求供應商提供高溫高壓環境實測視頻：
· 150℃恒溫箱內連續運行 48 小時，檢測光束偏移量（應＜0.5mm）；
· 0.8MPa 氣壓艙內加壓測試，觀察外殼形變（應＜0.1mm）及密封性（無氣泡溢出）；
· 粉塵濃度 80g/m3 環境下運行 2 小時，檢測誤報次數（優質產品應≤1 次）。
3.定制化能力：標準品≠適配工況
高溫高壓場景往往需要 “量身定制”：
· 冶金熱軋線：需加裝水冷散熱模塊（降低內部溫度 30℃），并延長線纜至 15 米（避開熱源安裝）；
· 化工反應釜：需采用防爆型設計（Ex II 2G Ex db IIC T6 Gb 認證），接口處使用氟橡膠密封圈（耐酸堿腐蝕）；
· 安協科技的項目團隊曾為某石化企業改造催化裂化裝置，通過定制不銹鋼鎧裝線纜（耐溫 260℃）+ 氣壓平衡閥設計，解決了高壓差導致的信號中斷問題，項目驗收時一次性通過 SIL3 功能安全認證。

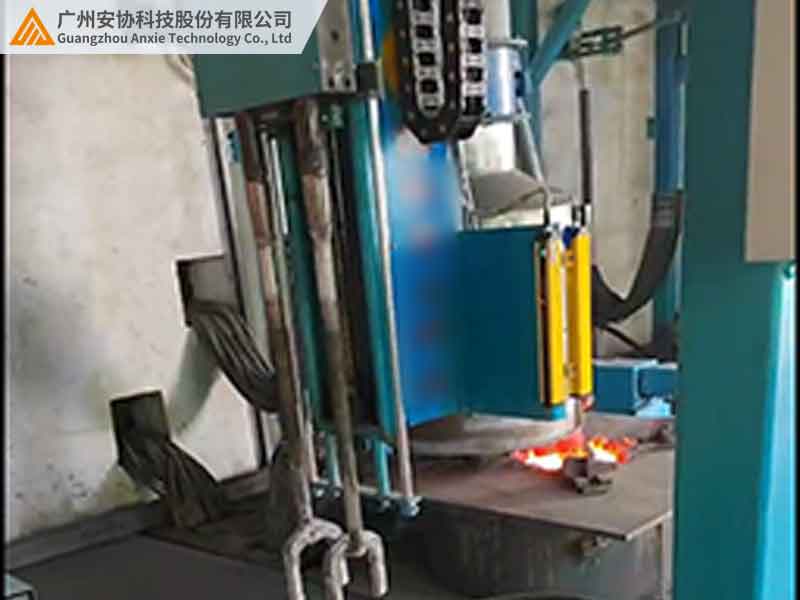

山東某鋁型材廠的擠壓機生產線，模具區溫度長期維持在 180℃，環境粉塵（氧化鋁粉末）濃度超 50g/m3，原有普通光柵每月因高溫死機 3-4 次，操作人員不得不頻繁進入防護區重啟設備，2022 年發生 2 起輕微燙傷事故。2023 年引入安協科技 HFF 高溫定制款光柵后：
1.硬件改造：采用帶散熱鰭片的鋁合金外殼（表面積增加40%），配合耐高溫硅脂填充，將內部溫度控制在 70℃以下；
2.算法優化：啟用 “粉塵模式”，動態調整閾值補償粉塵遮擋，檢測距離波動從±20% 縮小至±5%；
3.效果驗證：改造后，設備零誤停機，操作人員無需進入高危區，擠壓機產能提升12%，事故率歸零。
高溫高壓區域的安全防護，從來不是 “裝了光柵就安全”，而是需要從材料、結構、算法到服務的全鏈條適配。選擇時請記住：不要輕信 “通用型產品適用所有場景” 的宣傳，真正可靠的方案一定是經過目標工況實測、有成熟案例背書的。
安協科技（www.gzhwq.com）針對高溫、高壓、防爆等特殊場景，提供從工況調研、方案設計到定制生產的全流程服務，所有特殊環境產品均通過 1000 小時嚴苛測試，官網可免費下載《極端工況防護選型指南》及高溫高壓場景專用樣品。
立即聯系我們，讓專業防護為高危設備裝上 “雙重保險”。
（注：文中技術參數及案例均來自真實項目驗證，如需轉載請注明出處并鏈接原文。）
