在沖壓、注塑、機械加工等車間里，機械傷害始終是高懸的 “達摩克利斯之劍”。據《2024 年工業安全白皮書》顯示，未安裝有效防護裝置的設備，操作人員肢體傷害事故率比合規設備高 8.7 倍。而安全光柵作為主動防護的核心組件，通過精準的區域監測和即時響應，能將事故風險降低 90% 以上。結合十年工廠安全改造經驗，今天從技術原理、選型要點到實戰案例，聊聊這個 “看不見的安全衛士” 如何發揮作用。
傳統防護欄、安全門等被動防護方式，存在 “看得見卻防不住” 的痛點 —— 工人為提高效率違規移除防護裝置，設備檢修時防護失效，或是高速運轉中無法及時反應。而安全光柵的 “主動防護” 邏輯，從三個維度重構了風險控制體系：
1.無死角監測，消除物理接觸風險
安全光柵通過發射端與接收端的紅外光束陣列（常見 15mm-50mm 光束間距），在設備危險區域形成 “光墻”。當人體或物體遮擋任意一束光，系統觸發停機信號，比人手反應速度快 5 倍。某汽車配件廠的沖床改造案例中，安裝安全光柵后，3 年內未發生一起操作人員手部卷入事故，而改造前年均發生 2-3 起輕微傷。
2.柔性化防護，平衡效率與安全
對比傳統金屬護欄的 “一刀切” 隔離，安全光柵可根據工藝需求調整防護區域。例如在注塑機取件環節，通過設定 “雙手進入檢測” 模式，允許操作人員正常取放工件，一旦單臂違規伸入危險區立即停機；在機器人協作場景，搭配安全光幕的動態防護功能，可實現人機共融時的分級預警，生產效率提升同時事故率歸零。
3.全工況適應，應對復雜環境挑戰
車間里的粉塵、油污、電磁干擾常讓普通傳感器 “失靈”，而工業級安全光柵需通過 IP67 防護等級（防塵防水）、抗 10 萬 lux 強光干擾、-40℃~+85℃寬溫運行等測試。曾有北方鑄造廠冬季因普通光柵結露誤觸發，導致設備頻繁停機，更換帶加熱模塊的定制化安全光柵后，誤報率從每周 12 次降至 0 次。
并非所有安全光柵都能達到理想防護效果，核心要看這三個 “硬指標”：
1.響應速度與同步技術
傳統模擬信號光柵響應時間約 5ms，而采用數字同步技術的產品可縮短至 1ms 以內，在高速沖床（每分鐘 200 次沖程）場景中，能捕捉到 0.5mm 的細微入侵。某 3C 電子廠曾因光柵響應延遲，在檢測 0.3mm 厚度的精密部件時漏判，導致操作人員指尖劃傷，升級為納秒級同步技術的型號后徹底解決。
2.冗余設計與故障自檢
優質安全光柵具備 “雙 CPU 冗余” 和 “光束心跳檢測” 功能，當某一發射管故障時，系統自動切換冗余通道并報警，避免 “帶病運行”。國家標準要求安全光柵每 20ms 進行一次自檢，而部分低價產品自檢周期長達 200ms，相當于在設備運行中留下 180ms 的 “安全盲區”。
3.認證體系與場景適配
歐盟 CE-PLe、美國 OSHA、中國 GB/T 19436 等認證，是安全等級的 “硬門檻”。例如注塑機需選擇 Type 4 級安全光柵（最高安全等級），而普通裝配線可選用 Type 2 級產品。某食品加工廠為節省成本選用非認證產品，在 FDA 驗廠時被要求全線更換，反而造成 30 萬元額外損失。
1.按需定制防護方案
· 小尺寸設備（如小型沖床）：選擇緊湊型光柵（厚度＜30mm），支持單側安裝節省空間。
· 高危場景（如多軸機器人）：搭配安全控制器實現 “區域屏蔽” 功能，允許特定工具臂進入防護區而不觸發停機，同時監測人員入侵。
· 舊設備改造：優先選擇 “即插即用” 型產品，支持繼電器、IO-Link 等多種輸出方式，兼容老舊 PLC 系統，減少改造成本。
2.三步驗收法確保落地效果
· 靜態測試：模擬人體各部位（手指、手掌、手臂）遮擋，確認每個光束層觸發停機的準確性。
· 動態測試：在設備運行狀態下，以 5-30cm/s 的速度模擬人員闖入，檢測響應時間是否滿足安全距離公式（安全距離 = 設備停機時間 × 最大運行速度 + 安全余量）。
· 環境測試：在粉塵噴射、強光直射、電壓波動等工況下連續運行 24 小時，記錄誤報次數。
3.全周期維護避免 “防護失效”
安全光柵的防護性能會隨使用時間衰減，建議每季度進行一次：
· 清潔發射 / 接收端透鏡（使用無水酒精棉），避免油污影響光束傳輸；
· 校準安裝角度（偏差需＜1°），防止因振動導致的光束偏移；
· 更新控制軟件（如有），確保兼容最新安全協議。

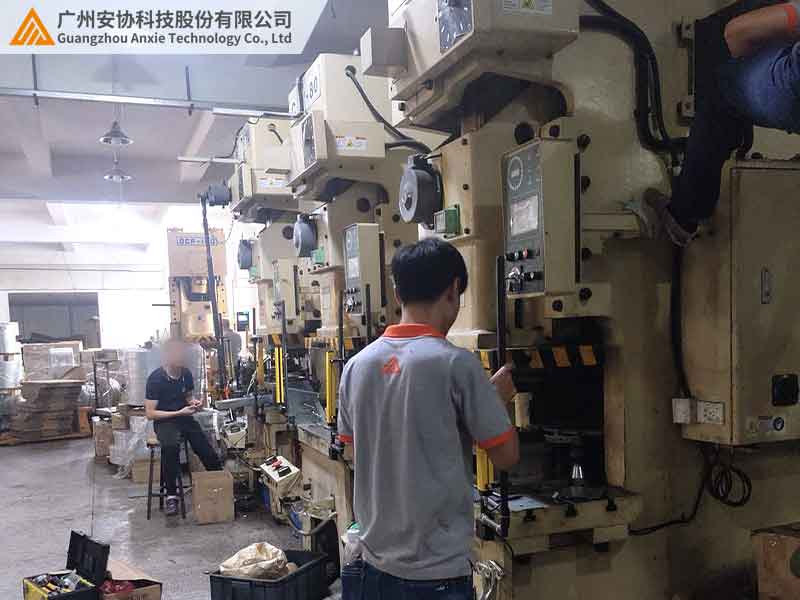

浙江某通用設備廠曾因人工上下料時的沖床傷害，年均損失超 50 萬元。2023 年引入安協科技的 HNG 系列安全光柵，同步完成三大改造：
1.硬件升級：采用 20mm 光束間距的 Type 4 級光柵，覆蓋 1.2 米防護高度，適配 800 噸沖床的全行程保護；
2.邏輯優化：設置 “雙手啟動 + 區域互鎖” 模式，只有雙手同時離開防護區才能重啟設備，杜絕單手操作違規；
3.數據監測：通過配套的安全控制器實時記錄觸發事件，生成月度風險報告，針對性優化員工操作習慣。
改造一年后，該廠沖床事故率從 0.8 次 / 萬工時降至 0，同時因減少誤停機，設備綜合利用率提升 9%，投入產出比達 1:8.5。
在工業 4.0 的智能化浪潮中，安全光柵早已超越 “合規性設備” 的定位，成為降本增效的關鍵一環 —— 減少事故損失、避免停產整改、提升員工安全感，這些價值遠超過設備采購成本。選擇時切記：不要被 “低價參數” 迷惑，而要關注實際場景適配性、安全認證等級和長期服務能力。
安協科技（www.gzhwq.com）深耕工業安全防護10多年，可為不同行業提供從光柵選型、方案設計到售后運維的全鏈條服務，官網免費開放《安全光柵選型手冊》下載，更支持 72 小時快速打樣測試。立即聯系我們，讓專業防護為您的產線筑起 “隱形安全墻”。
（注：文中數據來源于《2024 年工業安全防護行業白皮書》及真實客戶案例，如需轉載請注明出處。）
