防護欄漫反射光幕安裝正確方法

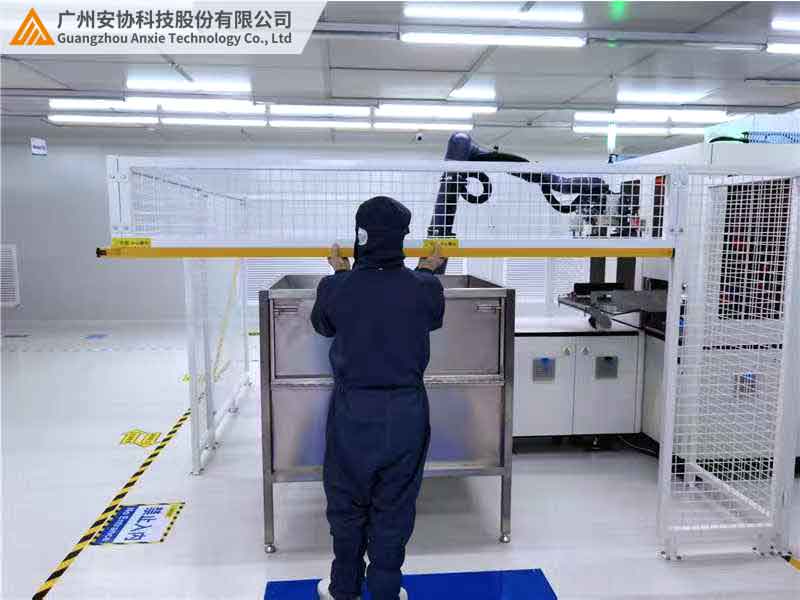

車間里的沖床、機器人工作站周圍，防護欄是機器和人員之間的第一道防線。但光有欄桿還不夠 —— 當有人翻越或穿過防護欄進入危險區時，機器必須立刻暫停。把漫反射光幕直接裝在防護欄上，讓欄桿和光幕組成一個閉合的感應區域，人只要踏入這個區域，光幕就觸發機器停機，這種 “內外一體” 的防護才真正靠譜。安協科技的技術員在調試時，常跟客戶說：“光幕裝在防護欄上，就像給欄桿加了層‘神經網’，碰不得、越不得?！?/p>

一、防護欄上的 “閉合感應區” 怎么建

光幕裝在防護欄上，核心是讓光束沿著欄桿形成一個封閉的 “光墻”。比如方形防護欄，就在四面欄桿的內側或頂部裝光幕，光束兩兩相對或沿著欄桿走向排列，把機器完全圍在中間。人不管從哪個方向穿過防護欄，都會擋住光束，觸發機器暫停。

某汽車零部件廠的焊接機器人防護欄，之前把光幕裝在欄桿外側，結果有人從欄桿縫隙伸手進去調整工件，光幕沒檢測到，差點被機器人撞傷。后來把光幕移到欄桿內側，光束沿著欄桿排列，只要手穿過欄桿縫隙，立刻就會被光束擋住，機器人馬上停機，再也沒出過類似險情。

圓形防護欄更適合用環形光幕，沿著欄桿頂部一周安裝，光束垂直向下或向內傾斜，形成一個 360 度的感應區。有個軸承加工廠的圓形防護欄用了這種方式，工人哪怕只是從欄桿上方探身進去，光幕也能檢測到，機器隨即暫停。

二、安裝位置：緊貼欄桿，感應區 “不越界”

光幕必須直接固定在防護欄的欄桿或立柱上，讓感應區嚴格限定在防護欄圍合的范圍內。離欄桿太遠（超過 10 厘米），感應區會超出防護欄，可能把欄桿外正常作業的人也算進去，導致機器頻繁停機。

正確的做法是：光幕貼著欄桿內側安裝，光束方向指向防護欄內部的機器。比如在 1.2 米高的欄桿上，光幕裝在離地 0.5-1 米的位置，光束向內側傾斜 10-15 度，剛好覆蓋防護欄內的危險區，又不會 “探” 到欄桿外面。

某機械廠的折彎機防護欄，光幕裝得太靠內，結果機器工作時的震動讓工件偶爾碰到光束，導致頻繁停機。后來把光幕往外挪了 5 厘米，緊貼欄桿固定，既保證感應區在防護欄內，又避開了工件活動范圍，機器運行順暢多了。

三、光束走向：跟著欄桿走，形成 “無斷點光網”

防護欄的拐角、連接處是最容易出現檢測盲區的地方。光幕的光束必須跟著欄桿的走向布置，在拐角處重疊覆蓋，確保整個感應區沒有斷點。

直線段的欄桿，光幕可以平行排列，光束間距控制在 5-10 厘米，防止小物件或手穿過；拐角處的兩根欄桿，光幕要交叉安裝，讓光束在拐角中心重疊，避免形成 “三角盲區”。某電子廠的防護欄拐角沒處理好，有個員工從拐角縫隙伸進手，光幕沒反應，后來在拐角兩側的欄桿上各裝了一套光幕，光束交叉覆蓋，徹底解決了問題。

如果防護欄有開門，門兩側的欄桿上要裝配套的光幕，門打開時光幕不工作，門關閉后立刻啟動，確保關門時感應區完整閉合。

四、與機器聯動：人進即停，人退即啟

光幕裝在防護欄上的核心價值，是和機器的控制系統精準聯動。當有人進入防護欄內的感應區，光幕要在 0.1 秒內給機器發信號，讓機器暫停所有危險動作（如沖壓、旋轉、移動）；人離開感應區后，光幕延遲 3-5 秒再給機器發啟動信號，留出安全確認時間。

某食品包裝機的防護欄光幕，之前聯動設置太靈敏，人剛伸進手拿取產品就停機，影響效率。后來調整了延遲參數，手伸進感應區后，只要不靠近機器核心部件，光幕不會觸發停機，只有整個身體進入才會暫停，既保證安全又不影響操作。

五、錯誤與正確安裝對比表

六、安協光幕的 “欄內防護適配設計”

安協科技的漫反射光幕針對防護欄內安裝場景做了優化：

· 體積小巧，能直接卡在圓形或方形欄桿上，不用復雜支架，安裝后不影響防護欄開關；

· 抗干擾能力強，能忽略防護欄金屬欄桿的反光，只對進入感應區的人體或物體反應；

· 支持多級靈敏度調節，在防護欄內既能檢測到人的肢體，又不會被機器運行時的震動誤觸發。

某軸承廠的防護欄用了這種光幕，車間主任說：“以前擔心光幕裝在欄內會被機器擋住，現在安協的光幕體積小，貼在欄桿上剛好，人一進去機器就停，特別放心?！?/p>

結語

把漫反射光幕裝在防護欄上，不是簡單的 “欄桿加設備”，而是讓兩者組成一個 “智能防護閉環”—— 防護欄阻擋物理進入，光幕監測是否有闖入，機器則根據光幕信號暫停或啟動。這種方式既避免了感應區外擴導致的誤報，又能在人員進入危險區的第一時間響應，真正做到 “安全不影響生產，生產不忽視安全”。

安協科技可根據防護欄的形狀、機器的危險等級，定制欄內光幕的安裝方案。想了解具體怎么裝才能讓光幕和防護欄完美配合，訪問官網 www.gzhwq.com ，專業人員會根據你的現場情況給出建議。
