安全光柵精準檢測物體高度技術

在自動化生產線上，紙箱是否堆疊過高、工件是否超出輸送軌道、料框是否裝滿…… 這些場景都需要精準檢測物體高度。安全光柵憑借獨特的光束陣列設計，能在不接觸物體的情況下，瞬間測出高度數據，精度可達毫米級。這種 “無形的尺子” 如何實現精準測量？背后藏著光學設計、信號處理與算法優化的三重技術邏輯。

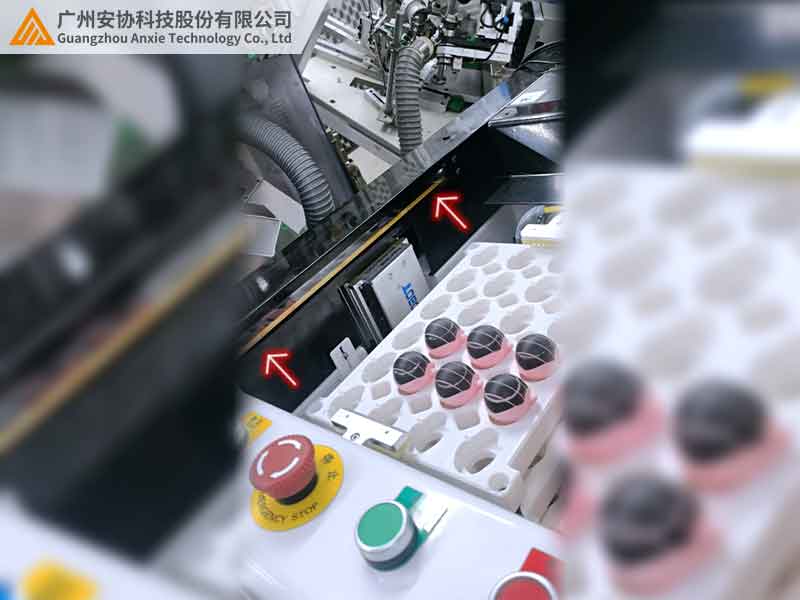

一、檢測高度的核心原理：光束遮擋計數法

安全光柵的發射器與接收器相對而立，按固定間距排列著數十到數百束紅外光束，形成一道垂直的 “光墻”。當物體穿過光墻時，會遮擋部分光束，系統通過兩個關鍵步驟計算高度：

1.識別遮擋范圍：接收器記錄被遮擋光束的位置，從最底部被遮擋的光束到最頂部被遮擋的光束，形成一個連續的遮擋區間；

2.換算實際高度：用 “（頂部光束序號 - 底部光束序號）× 光束間距” 的公式計算。比如光束間距為 10mm，底部第 5 束光到頂部第 25 束光被遮擋，高度就是（25-5）×10mm=200mm。

某快遞分揀線用這種方法檢測包裹高度，當包裹超高（超過 30cm）時，光柵立即觸發分揀機構，將其分流到專用通道，避免卡在輸送帶上。

二、提升檢測精度的三大技術手段

（一）光束間距：越小越精準

光束間距是決定高度檢測精度的關鍵：

· 10mm 間距：能區分 10mm 以內的高度差異，適合檢測紙箱、板材等常規物體；

· 5mm 間距：精度提升一倍，可檢測電子元件、小型零件等精細物體；

· 2mm 間距：用于高精度場景，如鋰電池極片的高度檢測，誤差可控制在 ±1mm 內。

某電子廠曾用 10mm 間距的光柵檢測手機外殼高度，因外殼邊緣有 2mm 的凸起，導致測量值偏大，換成 5mm 間距后，成功識別凸起部分，數據更精準。

（二）邊緣檢測算法：解決 “半遮擋” 難題

物體頂部邊緣往往不是平整的（如堆疊的布料、不規則工件），可能只遮擋部分光束。普通光柵會忽略這種 “半遮擋”，導致測量值偏小，而優質安全光柵通過兩種算法優化：

· 50% 遮擋識別：當光束被遮擋超過一半時，判定為有效遮擋，避免漏算；

· 連續區間校驗：剔除孤立的遮擋光束（如粉塵飄過造成的單束光遮擋），確保測量區間連續可靠。

某服裝廠里，堆疊的布料邊緣蓬松，普通光柵測量高度時誤差達 ±15mm，換用帶邊緣算法的型號后，誤差縮小到 ±3mm，大幅減少了包裝材料的浪費。

（三）同步掃描技術：消除檢測延遲

高速移動的物體（如傳送帶上的工件）通過光柵時，若光束掃描不同步，可能出現 “頂部已離開、底部仍在檢測” 的情況，導致高度測量不準。同步掃描技術讓所有光束同時發射、同時接收，確保在同一瞬間捕捉物體的完整輪廓，即使物體以每秒 5 米的速度移動，也能精準測量。

三、不同場景下的技術參數選擇

四、實際應用中的優勢與注意事項

（一）比傳統測量方式更高效

· 對比激光測距：激光需單點掃描，測高度耗時 0.5-1 秒，光柵可瞬間完成；

· 對比機械量規：非接觸式檢測，不會磨損物體表面，適合精密工件；

· 對比攝像頭視覺：不受光線影響，粉塵、水汽環境下仍能穩定工作。

某家具廠用攝像頭檢測板材高度，因車間粉塵大，每周需清潔鏡頭 3 次，換成安全光柵后，半年清潔一次即可，維護成本降低 80%。

（二）安裝調試的關鍵細節

· 光柵高度需覆蓋物體可能達到的最大高度，頂部預留 10-20cm 余量；

· 發射器與接收器必須嚴格垂直對齊，傾斜超過 1° 會導致光束偏移，影響測量精度；

· 避免陽光直射接收器鏡頭，強光可能干擾光束識別，可加裝遮光板。

五、結語

安全光柵精準檢測物體高度的技術，核心是 “光束陣列 + 智能算法” 的結合，既能適應高速移動的物體，又能處理不規則邊緣，在工業檢測中展現出高效、可靠的優勢。選擇時需根據物體速度、精度要求匹配參數，才能發揮最佳效果。

安協安全光柵支持 2-20mm 光束間距，搭載自研邊緣檢測算法，適配從快遞分揀到精密電子檢測的全場景。訪問官網（www.gzhwq.com）可獲取《高度檢測方案手冊》，或聯系技術團隊免費測試樣機，驗證實際效果。
