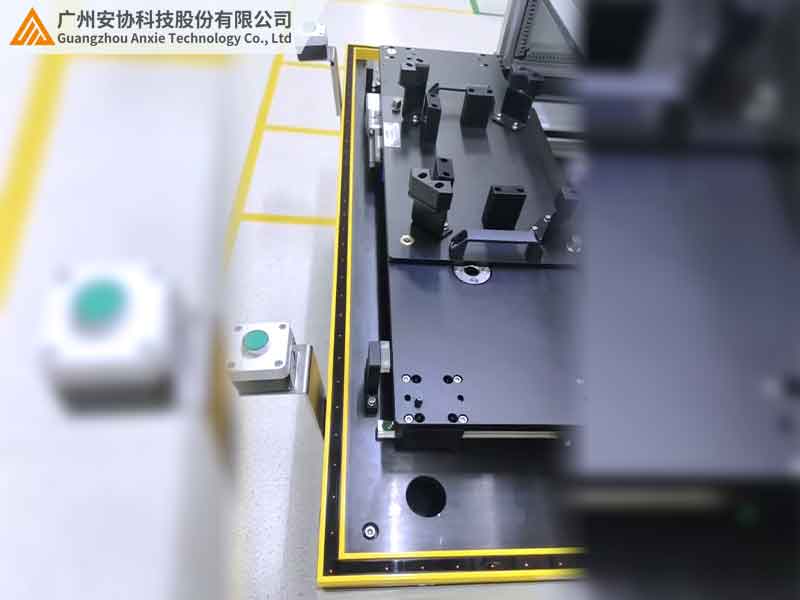

U 型安全光柵安裝注意事項

U 型安全光柵憑借 “發射器與接收器一體成型” 的獨特結構，在小型設備防護中備受青睞 —— 它像一道 “環抱式光墻”，能輕松罩住沖壓模具、傳送帶入口等狹窄危險區。但這種一體化設計也讓安裝有了特殊要求：角度偏差 1 度可能導致檢測盲區，位置錯移 5 厘米就可能頻繁誤報。想要讓 U 型安全光柵發揮最佳防護效果，這些安裝細節必須盯緊。

一、安裝前：先搞懂 U 型光柵的 “脾氣”

U 型安全光柵的發射器與接收器呈 “U” 形對稱分布，開口處形成防護區，光束從一側發射到另一側，無需像對射式那樣單獨校準兩端。但正因?yàn)檫@種結構，它對安裝的 “垂直度” 和 “穩定性” 要求更高：

· 若安裝時 U 型開口不垂直于地面，光束會向一側傾斜，導致底部或頂部出現檢測盲區；

· 固定不牢產生晃動，光束可能頻繁被自身外殼遮擋，引發誤停機。

某電子廠在安裝 U 型光柵時，圖省事直接用扎帶固定在設備支架上，運行時設備振動帶動光柵晃動，半天內誤停機 12 次，后來換成專用固定支架才解決問題。

二、安裝位置：三招避開 “無效防護”

（一）距離危險區 “不遠不近”

U 型光柵的防護距離（開口寬度）通常在 10-50 厘米，安裝時要讓危險區完全處于開口內，且邊緣預留 5-10 厘米緩沖：

· 比如沖壓模具的危險范圍是直徑 20 厘米的圓形區域，應選開口寬度 30 厘米的 U 型光柵，讓模具四周都有光束覆蓋；

· 若光柵離危險區太近（小于 5 厘米），金屬碎屑飛濺可能損壞光柵；太遠則防護區外擴，容易被無關物體遮擋。

某五金車間的沖床模具旁，U 型光柵裝得太靠外，操作人員的手臂在安全范圍活動時頻繁遮擋光束，導致設備頻繁停機，后來向內調整 8 厘米后恢復正常。

（二）高度覆蓋 “最危險的部位”

根據設備特性確定安裝高度：

· 小型沖床、裁切機：光柵底部離工作臺面 5-10 厘米，頂部超過模具運動軌跡最高點 10 厘米，防止手部從上下方伸入；

· 傳送帶入口：光柵高度覆蓋傳送帶上下邊緣，確保物料通過時不會遮擋光束，而人員手臂進入時能被精準檢測。

某包裝機的傳送帶入口，因 U 型光柵裝得太高（底部離傳送帶 15 厘米），操作人員的手從下方伸入時未被檢測，險些被卷入設備，調低高度后再沒出現隱患。

（三）避開 “干擾源” 聚集地

U 型光柵的檢測光路短（通常小于 50 厘米），但仍要遠離強干擾源：

· 避免正對強光（如車間照明燈、陽光直射處），強光可能淹沒紅外光束，導致接收器誤判；

· 遠離噴油嘴、蒸汽出口，油污和水汽附著在鏡頭上，會削弱光束強度；

· 與振動源（如電機、沖壓設備）保持 10 厘米以上距離，或加裝減震墊。

三、固定與校準：細節決定防護效果

（一）固定方式：拒絕 “臨時湊合”

U 型光柵的固定必須牢固可靠，推薦三種方式：

1.螺絲固定：用 M4-M6 螺絲將光柵的安裝孔與設備支架鎖緊，確保無松動（用力搖晃設備時，光柵不應有明顯位移）；

2.磁性底座：適合臨時安裝或金屬設備，選擇吸力≥5 公斤的強磁底座，防止意外脫落；

3.導軌滑塊：需要頻繁調整位置時，搭配工業導軌，既能靈活移動，又能保證固定精度。

某車間用雙面膠臨時固定 U 型光柵，高溫環境下膠面融化，光柵傾斜后出現檢測盲區，幸好及時發現未造成事故。

（二）校準要點：用 “光斑法” 驗證光路

安裝后通電測試，用以下方法檢查光路是否正常：

1.關閉車間燈光，觀察光柵開口內側的紅外光斑（可用手機攝像頭拍攝，肉眼難見），確保每束光都能準確投射到對面接收端；

2.用薄紙片從光柵開口一側緩慢劃過，每遮擋一束光，光柵應立即發出 “遮擋信號”（指示燈閃爍或輸出繼電器動作）；

3.測試邊緣光束：重點檢查最上、最下、最左、最右四束光，這些位置最容易因安裝傾斜出現漏檢。

四、安裝常見問題及解決方法

五、結語

U 型安全光柵的安裝看似簡單，實則需要兼顧位置、固定、校準等多重細節。只有讓光柵的 “U 型開口” 精準罩住危險區，同時避開干擾、確保穩定，才能發揮其 “環抱式防護” 的優勢。

安協 U 型安全光柵配備多角度可調安裝支架，支持螺絲固定與磁性底座兩種方式，適配各類小型設備。訪問官網（www.gzhwq.com）可查看《U 型光柵安裝示意圖》，或聯系技術團隊獲取一對一安裝指導。
