安全光柵傳感器的工作原理

在自動化生產線上，當有物體意外進入設備運行區域時，設備會瞬間停止運轉 —— 這背后，是安全光柵傳感器在默默守護。這種由光學元件與電子控制模塊組成的裝置，通過紅外光束的持續監測構建防護屏障，其工作原理看似簡單，卻藏著精密的技術邏輯。

基礎結構：發射器與接收器的 “光信號對話”

安全光柵傳感器的核心由兩部分組成：

發射器：內部按固定間距排列著多個紅外發光管，能以特定頻率依次發射紅外光束，形成一道平行的 “光線陣列”。這些光束波長統一，通常在 850nm 左右，既保證穿透性，又避免對人眼造成影響。

接收器：與發射器成對安裝，對應位置分布著光敏接收管，負責捕捉發射器發出的光束，并將光信號轉化為電信號，實時傳遞給內部處理電路。

兩者安裝時保持嚴格平行，間距根據防護范圍調整，從幾十厘米到數米不等。正常狀態下，所有光束均被接收器穩定接收，形成 “信號閉環”；一旦有物體進入，部分光束被遮擋，閉環被打破，觸發后續保護動作。

工作邏輯：從 “信號正?！?到 “異常響應” 的切換

（一）常態下的 “信號同步”

發射器的紅外發光管按預設順序循環點亮，每束光都帶有獨特的脈沖編碼。接收器同步 “識別” 這些編碼，只有匹配的信號才會被認定為有效。這種設計能有效過濾車間內其他紅外光源（如加熱設備、陽光直射）的干擾，確保信號穩定。

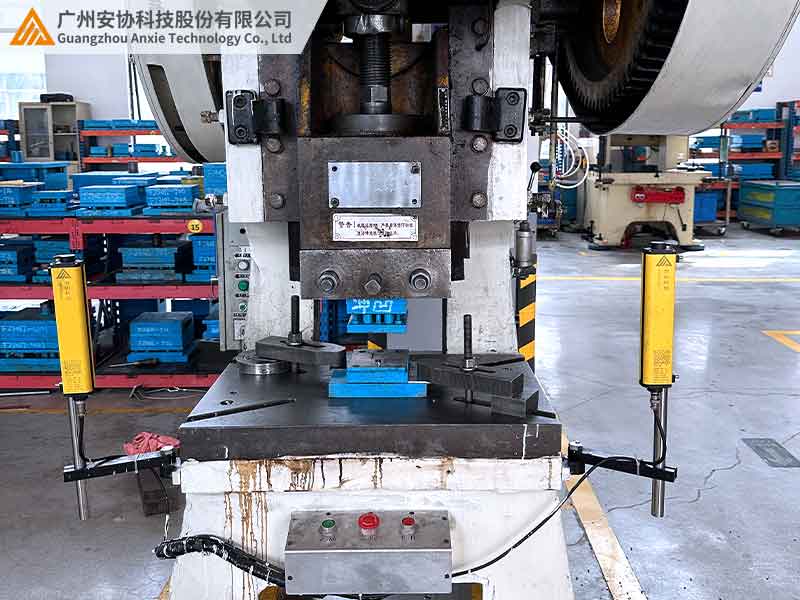

此時，接收器向設備控制系統輸出 “正常信號”，設備保持運行。以沖壓設備為例，常態下光束覆蓋模具上下運動的危險區域，接收器持續收到完整信號，沖床按程序工作。

（二）遮擋時的 “快速響應”

當物體（如工具、物料）進入防護區，遮擋住至少一束光束時，接收器對應位置的光敏管無法收到信號，處理電路立即判定 “異?！薄＿@個過程僅需毫秒級時間，比人眼反應速度快 10 倍以上。

隨后，接收器向設備控制系統發送 “停止信號”，通過繼電器或 PLC 切斷動力源，讓設備執行緊急停機。在高速運轉的機械臂作業場景中，這種快速響應能將碰撞風險降到最低。

抗干擾設計：應對復雜工業環境的 “防護升級”

車間環境中的粉塵、振動、電磁輻射等因素，都可能影響光束傳輸。安全光柵傳感器通過多重設計抵消這些干擾：

冗余檢測：重要光束采用雙路信號傳輸，單束光短暫遮擋（如粉塵飄過）不會立即觸發停機，減少誤動作。

機械防護：外殼采用耐沖擊的 ABS 或鋁合金材質，內部元件通過防震膠固定，能承受車間設備的高頻振動，即使在沖床旁長期使用，光路偏移量也能控制在 0.1mm 以?xún)?nèi)。

溫度補償：在 - 10℃至 55℃的環境中，發射器的發光強度和接收器的靈敏度會通過電路自動校準，確保在高低溫車間都能穩定工作。

某汽車零部件車間曾因焊接火花飛濺，導致普通光柵頻繁誤停，更換帶有冗余檢測功能的型號后，誤停次數減少 90%，同時仍能可靠識別真正的危險遮擋。

結語

安全光柵傳感器的工作原理，本質是通過紅外光束的有序傳輸與信號識別，構建動態防護屏障。從發射器的編碼光束，到接收器的快速響應，再到抗干擾設計的細節優化，每一環都圍繞 “精準識別危險、快速觸發保護” 展開。

作為工業安全防護的關鍵設備，它在沖壓、焊接、自動化裝配等場景中不可或缺。了解其原理，有助于更合理地選擇型號、安裝調試，讓防護效果最大化。
