收費站車輛分離光柵的原理

經常跑高速的司機可能會發現，收費站的欄桿總是很 “聰明”—— 前面的車剛過完，欄桿就會精準落下，后面的車哪怕跟得再近，也不會被誤判成一輛車。這背后藏著一個關鍵設備：車輛分離光柵。它不像攝像頭那樣顯眼，卻像一雙隱形的眼睛，默默守護著收費系統的精準運行。

一、從常見場景看車輛分離光柵的必要性

早幾年在一些車流量大的收費站，經常能看到這樣的情況：兩輛車貼得太近，收費系統把它們當成了一輛車，結果前一輛車?yán)U了費，后一輛車跟著 “蹭” 過去沒交錢；或者系統反復識別，欄桿半天不落，后面堵起長長的車隊。這種麻煩，直到車輛分離光柵普及后才漸漸消失。

其實這東西原理不算復雜，但設計得很巧妙。它就像在車道上拉起一道看不見的 “光網”，車輛經過時觸碰到這張網，系統就知道 “有車來了”，而且能清楚分辨是一輛還是多輛。

二、車輛分離光柵的核心工作邏輯

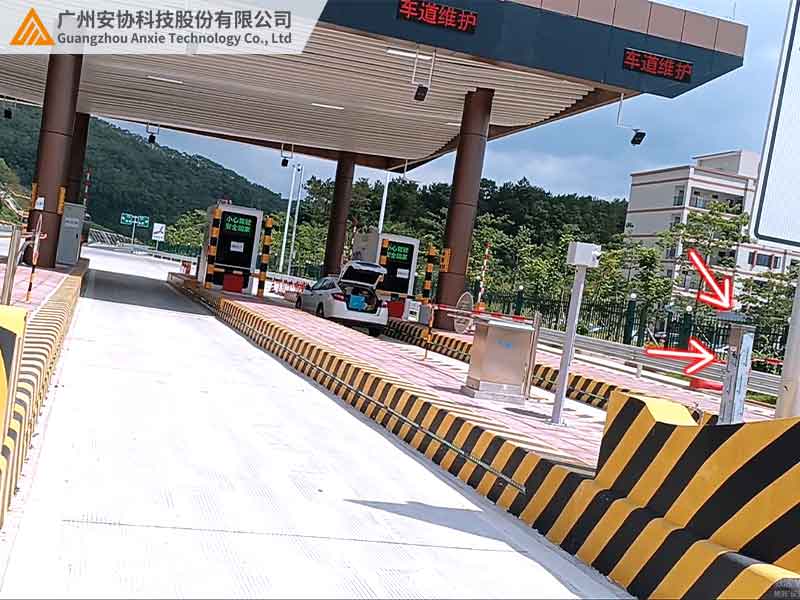

車輛分離光柵由兩部分組成：發射端和接收端，通常分別裝在車道兩側。發射端會持續發出密密麻麻的紅外光束，這些光束平行排列，形成一道幾厘米寬的 “光幕”，剛好覆蓋整個車道的寬度和高度。接收端則正對著發射端，時刻 “盯著” 這些光束。

當車輛駛?cè)胲?chē)道，車身會擋住部分光束。接收端一旦發現某些光束被擋住，就會把這個信號轉換成電信號，傳給收費站的控制系統。系統通過分析被擋住的光束位置和時間，就能判斷出車輛的輪廓、長度，甚至行駛速度。

更關鍵的是，它能精準區分兩車之間的間隙。哪怕兩輛車只隔了幾十厘米，只要中間有光線能通過，接收端就會識別出 “兩輛車” 的信號，避免系統誤判。這就好比用細線織了一張網，魚一條條游過，網能清楚感覺到每條魚的經過，不會把兩條緊挨著的魚當成一條。

三、支撐原理實現的關鍵技術

（一）高密度光束排列

為了準確識別車輛輪廓，光柵的光束密度很高，每厘米可能就有一道光束。這樣哪怕是摩托車、自行車這類小型車輛經過，也能被精準捕捉，不會因?yàn)楣馐g距太大而漏檢。

（二）快速響應能力

車輛通過收費站時，哪怕速度不算快（通常 5-10 公里 / 小時），也需要光柵在瞬間做出反應。優質的車輛分離光柵響應時間能達到微秒級，相當于車輛移動一毫米的時間內，就能完成信號識別和傳輸。

（三）抗干擾設計

收費站環境復雜，晴天有強光，雨天有水霧，夜間有車燈直射。光柵的發射端和接收端都做了特殊處理：發射端的紅外光有特定波長，能避開陽光中的干擾波段；接收端帶濾波功能，只 “認” 自己發射端發出的光線，不會被其他光源迷惑。

四、不同場景下的原理應用差異

同樣是車輛分離光柵，在不同類型的收費站里，工作起來還有些細微差別。下面這張表格能更清楚地看出其中的不同：

五、相比傳統方式更可靠的原因

以前收費站用的是地感線圈，就是埋在地下的金屬線，車輛壓過時會產生信號。但這種方式有個缺點：如果兩輛車離得太近，線圈會把它們當成一個大物體。而車輛分離光柵的 “光網” 是立體的，能從側面識別車輛之間的空隙，哪怕車身貼得再近，只要中間有光線通過，就能分開識別。

另外，地感線圈容易被重型車輛壓壞，維修起來要挖開地面，影響通行。而光柵裝在車道兩側的支架上，不容易被車輛碰到，維護起來也方便，這也是它逐漸替代傳統設備的原因之一。

六、總結

車輛分離光柵的核心原理，就是用紅外光束編織一張 “光網”，通過檢測光束被遮擋的情況來識別車輛。它的高密度光束、快速響應和抗干擾設計，讓這張 “光網” 在復雜的收費站環境中依然精準可靠。無論是區分跟車、識別車型，還是配合 ETC 系統，都是基于這個原理的靈活應用。
