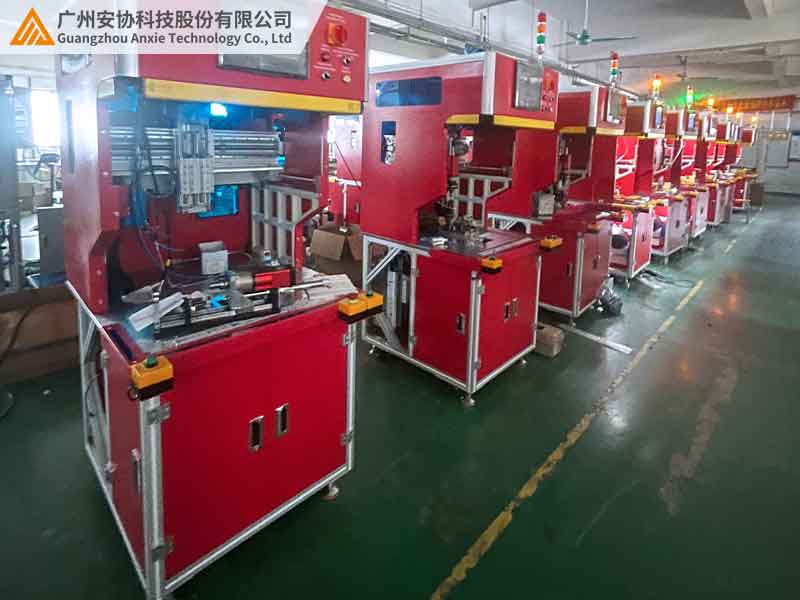

安全光柵安裝調試的沖床應用解析

在一家小型五金加工廠，曾發生過這樣的事：新裝的沖床安全光柵沒調試好，操作人員伸手取料時，設備沒及時停機，導致手部被模具輕微夾傷。沖床作為高風險設備，合模瞬間壓力能達到數百噸，安全光柵的安裝調試哪怕差一點，都可能造成不可挽回的后果。本文就結合沖床的工作特性，講講安全光柵怎么裝、怎么調才能真正發揮防護作用。

一、沖床為啥對安全光柵安裝要求特別高？

沖床的危險主要在上下模具閉合的瞬間，滑塊速度快（每秒能走幾百毫米），而且操作人員經常要伸手上下料，

這就要求安全光柵：

· 防護區域必須剛好罩住模具開合的范圍，不能有盲區；

· 反應要快，哪怕 0.1 秒的延遲都可能出危險；

· 抗振動能力得強，沖床工作時震得厲害，光柵不能松動移位。

要是安裝位置偏了幾厘米，或者光束沒對準，就可能出現 “該停的時候不停，不該停的時候亂?！?的情況，既危險又影響生產。

二、安裝步驟：這三個位置一定要找準

（一）確定防護高度，別讓手有可乘之機

· 最低高度：得比模具最低點再低 10 厘米，防止操作人員彎腰伸手時漏檢；

· 最高高度：到操作人員站直時肩膀的位置（大概 1.5 米），避免抬手時進入危險區。

· 舉例：一臺模具開合高度 30 厘米的沖床，安全光柵從離地面 60 厘米裝到 150 厘米，剛好把上下料時手可能碰到的區域都蓋住。

（二）左右位置，離模具遠了近了都不行

· 太近：模具運動時可能碰到光柵，造成誤停；

· 太遠：手還沒到模具邊就觸發停機，影響效率。

· 正確做法：離模具邊緣 20-30 厘米，既能提前預警，又不耽誤上下料。比如 200 噸沖床，模具寬度 50 厘米，光柵左右各超出模具 10 厘米，剛好覆蓋整個危險區域。

（三）固定方式，抗住振動是關鍵

沖床工作時振動大，普通螺絲固定容易松動，最好用：

· 加厚角鋼支架，能減少振動傳導；

· 防松螺母，擰緊后再點上螺紋膠，防止松動；

· 底部墊橡膠墊，進一步緩沖振動。

三、調試要點：三步讓光柵 “眼明手快”

（一）光束對準，別讓 “防護網” 有破洞

用激光對準儀照著光柵的發射端和接收端，調至指示燈全亮（綠燈不閃）。要是某一束光沒對準，接收端對應的燈會閃爍，這時候哪怕差 1 毫米，都得重新調。曾經有個廠子圖省事沒校對準，結果中間有兩束光沒對上，剛好能漏過一個手指，幸好試機時發現了。

（二）功能測試，模擬各種危險情況

1.用 30 毫米粗的鐵棍（模擬手指），從不同角度伸進防護區，看沖床是否立即停機，反應時間不能超過 0.1 秒；

2.快速晃動手臂穿過光束，測試光柵會不會因?yàn)樗俣瓤於z；

3.故意碰一下光柵支架，看振動會不會導致誤停（合格的光柵輕微振動不會誤動作）。

（三）聯動調試，和沖床控制系統 “配合好”

安全光柵的信號線要接在沖床的緊急停止回路里，而不是普通控制回路。調試時要確認：

· 光柵觸發停機后，必須手動復位才能重新啟動沖床，防止自動恢復造成危險；

· 滑塊在下行過程中觸發光柵，能立即停止，而不是慣性沖到底。

四、不同類型沖床的安裝調試差異

五、日常維護：別讓油污毀了防護

沖床工作時難免有油污濺到光柵上，每周要做這些事：

· 用干布擦干凈鏡頭，別用酒精（會腐蝕涂層）；

· 檢查支架螺絲有沒有松動，尤其在連續工作后；

· 開機前先遮擋一下光柵，確認能正常停機再開始生產。

六、結語

沖床上的安全光柵，安裝調試不是 “裝上去就行”，而是要根據沖床噸位、模具大小、操作習慣來精細調整。差之毫厘，可能就埋下安全隱患。安協安全光柵有專門針對沖床的抗振動型號，還提供上門安裝調試服務。訪問官網（www.gzhwq.com）可下載《沖床防護安裝手冊》，或聯系技術人員免費評估現場，讓每一臺沖床都有可靠的 “安全防線”。
