單邊漫反射光柵接線步驟詳解

在浙江某自動化產線調試時，曾因接線錯誤導致單邊漫反射光柵頻繁誤報，最終發現是電源正負極接反引發信號紊亂。對于工業自動化設備而言，正確接線是穩定運行的基礎。本文結合實際經驗，為你詳細拆解單邊漫反射光柵的接線步驟，避開常見誤區。

一、接線前的準備工作

必備工具

· 十字螺絲刀（適配 M2/M3 規格螺絲）

· 萬用表（用于檢測電壓和線路通斷）

· 剝線鉗（能處理 0.5 - 2.5mm2 線徑）

· 扎帶、線槽（整理和固定線纜）

核心材料

二、五步接線法詳解

第一步：電源接線（決定設備能否正常啟動）

找到光柵側面的接線端子，通常標有 “+24V”（電源正極）和 “GND”（電源負極）。將剝?nèi)?10mm 外皮的電源線接入，紅色線接 “+24V”，黑色線接 “GND”，擰緊端子螺絲。上電前用萬用表確認電源電壓，多臺光柵并聯時注意總電流不要超過電源額定輸出。

第二步：信號輸出接線（影響檢測信號傳輸）

光柵信號輸出常見 NPN（輸出低電平）和 PNP（輸出高電平）兩種類型，需與 PLC 或控制器匹配。把信號線芯線接入 “OUT” 信號端子，屏蔽層接地。不確定信號類型時，可短接 “OUT” 與 “GND” 用萬用表判斷；長距離傳輸記得加信號中繼器。

第三步：接地處理（減少干擾的關鍵）

找到光柵外殼標有 “PE” 的接地螺絲，將接地線一端接上，另一端連接工廠接地排。接地電阻要控制在較低標準，禁止與動力設備共用地線，潮濕環境下給接地端子做防銹處理。

第四步：擴展功能接線（按需操作）

如果光柵帶有報警燈、繼電器等功能，報警燈紅線接 “ALARM+”，黑線接 “ALARM-”；繼電器公共端接 “COM”，常開 / 常閉端接入設備控制回路。

第五步：線纜整理固定

用不同顏色區分電源、信號、接地線，粘貼標簽做好標識。線纜穿過金屬線槽，接頭用熱縮管密封，在運動設備上使用拖鏈保護，防止線纜磨損。

三、接線后的調試要點

1. 上電前檢查

用萬用表檢測電源接線端子間電壓是否正常，確認信號端子無短路情況。

2. 上電測試

觀察光柵指示燈狀態：綠燈常亮表示電源正常；紅燈閃爍可能是電源接反或電壓異常；黃燈頻閃說明信號輸出有故障，根據情況排查解決。

3. 功能測試

用不透明物體遮擋光柵，檢查信號輸出是否正常翻轉；在不同距離下測試，確保信號穩定觸發。

四、常見接線錯誤及應對

電源接反：設備無反應甚至燒毀保險管，斷電后調換正負極并更換保險管。

信號類型不匹配：PLC 無法識別信號，設備誤動作，確認光柵輸出類型后修改 PLC 輸入?yún)?shù)。

接地不良：出現高頻干擾、信號波動，重新連接接地線并檢測接地電阻。

五、實戰案例

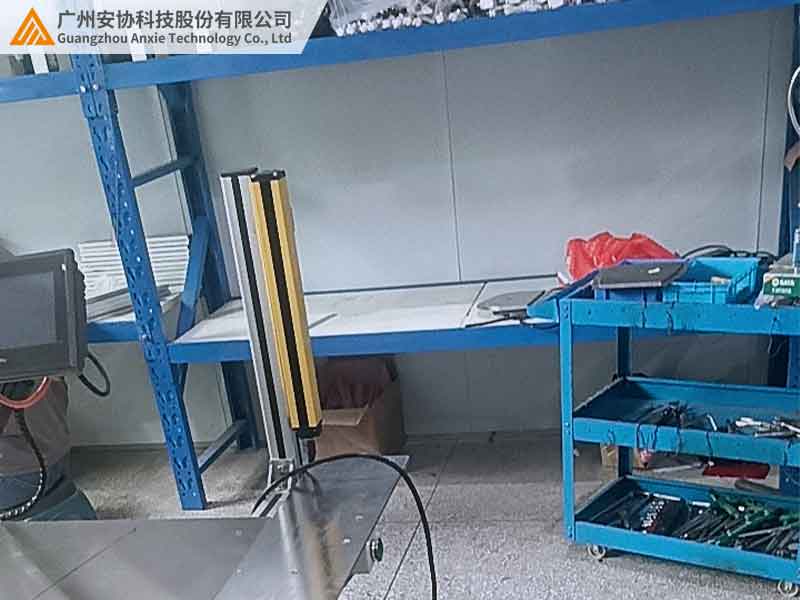

某電子廠小型機械臂的防護光柵常誤報，檢查發現是未接地線且動力電纜與信號線并行導致干擾。優化時單獨敷設接地線，降低接地電阻，并將信號線纜穿入金屬管與動力線隔開，最終誤報問題徹底解決，設備穩定運行數月。

六、結語

單邊漫反射光柵接線雖不復雜，但每個環節都會影響設備性能。規范操作能減少大部分初期故障，提升調試效率、降低維護成本。安協科技的工業級單邊漫反射光柵，端子標識清晰、具備防呆設計，能讓接線更輕松。如需獲取接線圖紙、視頻教程，歡迎訪問官網 www.gzhwq.com，或預約工程師指導，讓接線不再成為難題。
