漫反射光幕與安全光柵的區別

在工業自動化的安全防護領域，漫反射光幕和安全光柵是兩種常用設備。不少工程師在選型時會面臨困惑：二者看起來都是用于檢測物體入侵，究竟該如何選擇？其實，它們?cè)跈z測原理、應用場景和性能特點上存在明顯差異。本文結合實際應用經驗，從核心區別到選型要點，為您詳細解析。

一、定義與核心原理：檢測邏輯大不同

1. 漫反射光幕：?jiǎn)蝹?cè)反射式檢測

漫反射光幕采用單側發射 / 接收一體化設計：設備一側的發射器發出紅外光束，光束遇到物體后發生漫反射，接收器捕捉反射光并分析強度變化。當人員或物體進入檢測區域，反射光強度下降到預設閾值，設備立即輸出信號，觸發安全防護動作。這種設計的最大特點是無需在對側安裝接收器，尤其適合空間狹窄的場景。例如在產線邊緣，只需在機械臂一側安裝，就能檢測 0.5-4 米內的物體入侵。

2. 安全光柵：對射式光束遮擋檢測

安全光柵由發射端和接收端組成，需要在檢測區域兩側成對安裝。發射器發出多束平行紅外光束，接收端實時監測每一束光是否被遮擋。當任意光束被物體（如人體、工具）遮擋，設備會瞬間輸出急停信號，控制機械臂或機床停止運行，防護精度可達 10-30mm。由于采用對射式設計，它更適合需要寬區域防護的場景，例如汽車焊接工作站，可防護 1-6 米寬的區域，確保高速運轉的機械及時制動。

二、核心區別對比：一張表理清關鍵差異

三、應用場景深度解析：按需選擇更高效

1. 漫反射光幕：小空間與靈活性優先

適用場景：

· 狹窄區域防護：在電子廠貼片機、小型機械臂周邊，若空間不足 1 米，單側安裝漫反射光幕即可實現防護，避免對射式設備的對齊難題。

· 低反光物體檢測：檢測黑色橡膠、透明塑料等反光率低的物體時，通過動態調節發射功率增強反射信號，可在 3 米內穩定檢測，解決傳統對射式設備的檢測盲區問題。

· 移動設備適配：AGV 機器人或移動機械臂前端安裝漫反射光幕，無需在固定位置安裝對側設備，即可實時檢測 4 米內的障礙物，適應動態檢測需求。

應用案例：

某小型裝配線在機械臂旁安裝漫反射光幕，利用其單側安裝的便利性，在僅 0.8 米寬的操作區域邊緣建立防護平面。當人員手部接近時，設備通過反射光變化快速響應，以較低成本實現了安全防護，漏檢率控制在極低水平。

2. 安全光柵：寬域防護與高精度剛需

適用場景：

· 大型機械安全防護：汽車沖壓機、注塑機等設備周邊，需要防護 5 米以上的寬區域，安全光柵的對射式設計可覆蓋更廣范圍，且防護精度達 15mm，能有效檢測手掌入侵。

· 惡劣環境應用：焊接車間、露天倉庫等強光、多粉塵場景，對射式光束直達接收端，避免了漫反射信號因粉塵或強光導致的衰減，誤報率遠低于反射式設備。

· 高精度定位檢測：半導體晶圓搬運、精密儀器裝配等場景，需要檢測 5mm 級的微小物體偏移，安全光柵的多光束設計能滿足毫米級精度要求。

應用案例：

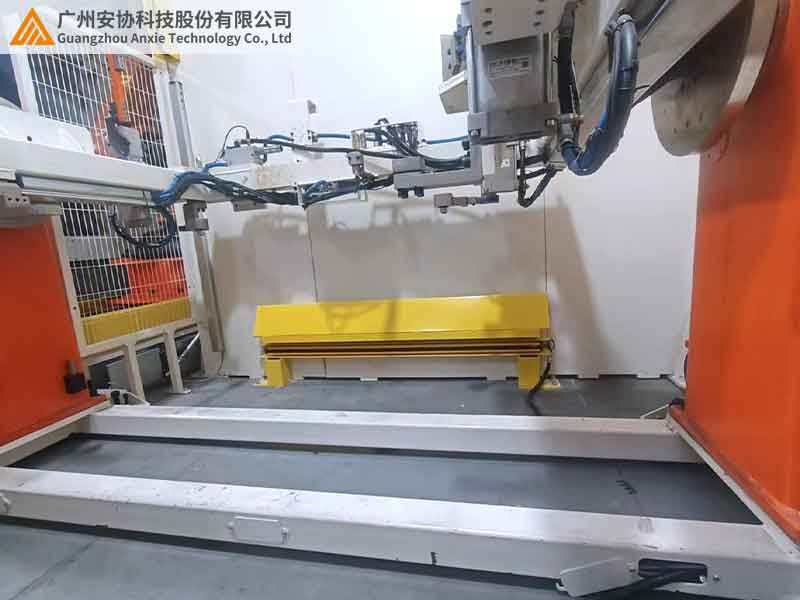

某汽車主機廠在 6 米寬的沖壓工作臺兩側安裝安全光柵，當人員手部進入防護區域，設備在極短時間內觸發急停，成功保障了操作人員安全。長期運行數據顯示，其安全防護性能通過國際安全標準認證，事故率顯著降低。

四、選型決策：三大維度快速判斷

1. 安裝空間是首要考量

· 空間受限選漫反射：若產線間距狹窄（如＜1 米）、設備布局復雜，漫反射光幕的單側安裝優勢明顯，無需額外空間部署對側設備，節省安裝成本與布線難度。

· 寬域防護選安全光柵：當防護區域?qū)挾龋? 米，或需要精準對齊（如機床、大型機械），安全光柵的對射式設計能提供更可靠的寬域防護，避免檢測盲區。

2. 檢測對象決定性能需求

· 低反光 / 大物體選漫反射：檢測黑色、透明等低反光物體，或僅需防護人體等較大物體，漫反射光幕的動態功率調節技術可優化反射信號，在 3 米內實現穩定檢測。

· 高精度 / 微小物體選安全光柵：若需檢測 10mm 以上的微小物體（如手指、工具），或?qū)Ψ雷o(hù)精度要求極高（如半導體行業），安全光柵的多光束毫米級檢測能力更為合適。

3. 環境與成本平衡考量

· 惡劣環境選安全光柵：強光直射、高粉塵濃度等場景，對射式光束抗干擾能力更強，無需依賴物體反射信號，長期穩定性更佳。

· 成本敏感選漫反射：單套漫反射光幕成本比安全光柵低 30%-50%，適合輕載設備、小規模防護或預算有限的場景，在滿足基礎安全需求的同時控制成本。

五、結語

漫反射光幕與安全光柵各有優勢，核心在于根據實際需求選擇：小空間、低反光、低成本選漫反射，寬區域、高精度、惡劣環境選安全光柵。兩者并非對立，而是互補的安全解決方案 —— 前者靈活經濟，后者精準可靠。

在選型時，建議結合安裝空間、檢測對象特性和環境條件綜合判斷。合理選擇既能滿足安全防護要求，又能優化成本與性能。如需了解更多工業安全防護方案，歡迎訪問官網 www.gzhwq.com ，獲取專業選型指導，讓安全設備為自動化生產保駕護航。
