沖壓設備人手保護光柵安裝規范：從「險兆事件」到「本質安全」的關鍵一步

在廣東某五金加工廠，操作員調試沖壓機時手部險遭傷害，幸虧安全光柵及時制動才化險為夷。這起事件揭示了一個關鍵：安全光柵的防護效果，70% 取決于安裝規范。作為沖壓設備的「電子護手」，如何通過標準化安裝發揮其最大效能？本文結合行業實踐，解析安裝全流程、常見誤區及合規要點，助您構建可靠的沖壓安全防護體系。

一、沖壓作業的安全痛點：為何安裝細節決定成??？

沖壓機滑塊每分鐘行程超 60 次，一旦手部進入模具區，極短時間內就可能造成重傷。

傳統防護方式弊端明顯：

· 機械護罩：遮擋操作視線且需頻繁拆卸，不少工廠存在操作員為圖方便違規拆除的情況；

· 單點檢測設備：如光電開關存在監測盲區，對橫向進入的手部漏檢風險較高；

· 安全地毯：易被油污、金屬屑損壞，維護成本居高不下。

而安全光柵通過多光束陣列形成防護平面，能實現無死角監測，但需嚴格遵循安裝規范。

二、保護光柵核心優勢與原理：構建動態安全屏障

（一）工作機制

保護光柵由發射端與接收端組成：

· 發射端發出多束紅外光，在模具前方形成垂直防護平面；

· 接收端實時監測光束通斷，當直徑超 16mm 的物體（如手指）遮擋任意光束，0.1 秒內觸發急停，驅動滑塊制動。

（二）傳統方案 vs 光柵方案對比表

三、安裝全流程規范：12 個關鍵步驟詳解

（一）前期規劃（施工前 3 天）

1.環境勘測

· 測量沖床工作臺高度，確定光柵中心安裝高度（通常為臺面上方 500mm，覆蓋人體腰胸高度）；

· 排查周邊電磁干擾源（如變頻器、電焊機），確保接線盒與干擾源保持安全距離。

2.型號選型

· 根據模具開口寬度選擇光束數：600mm 以下選 32 束，1000mm 以上選 64 束；

· 按環境特性選防護等級：油霧環境選 IP65，多塵環境選 IP67（如安科 P 系列標配高防護）。

（二）現場安裝（施工當日）

1.支架固定

· 使用加厚冷軋鋼板支架，通過高強度螺栓固定于沖床底座立柱（避免安裝在振動部件上）；

· 用氣泡水平儀校準支架，確保水平度誤差在合理范圍，防止光束傾斜形成盲區。

2.對射校準

· 借助激光校準儀調整發射 / 接收端，控制水平偏差和垂直高度差，確保光束平面與工作臺完全垂直（可用直角尺輔助）。

（三）接線與調試

1.線纜連接

· 電源端使用屏蔽線，區分火零地線，避免與動力電纜并行敷設；

· 信號端連接沖床控制器與 PLC，支持主流信號輸出類型（如 NPN/PNP 雙輸出，兼容不同控制器）。

2.功能測試

· 空載測試：無遮擋時設備顯示正常，遮擋任意光束應立即觸發急停；

· 精度測試：用標準測試棒模擬手指，從不同位置快速穿過防護區，確保無漏檢；

· 盲區測試：檢測底部（避開車輪）和頂部（覆蓋站立人員）區域，保證全范圍響應。

（四）合規性核驗

1.安全距離計算

· 根據沖床速度、制動時間等參數，按安全標準公式計算安裝距離，預留合理余量；

2.文檔歸檔

· 保存校準記錄、安全認證文件、設備銘牌信息，便于后續維護與審核。

四、五大安裝禁忌與避坑指南

1.忌振動影響

· 錯誤：將光柵安裝在運動部件上，導致振動引發光束偏移；

· 規范：固定于機床靜止結構，定期用測振儀檢查振動幅值。

2.忌角度偏差

· 錯誤：憑經驗手動調節角度，造成單側漏檢；

· 規范：使用專用校準工具（如激光對準儀），校準后鎖緊支架旋鈕。

3.忌接地缺失

· 錯誤：未做屏蔽接地，引發電磁干擾誤報

· 規范：金屬外殼可靠接地（電阻＜4Ω），信號線纜屏蔽層兩端接地。

4.忌環境忽視

· 錯誤：潮濕多油環境未選專用型號，鏡頭污染導致漏檢；

· 規范：選擇疏油涂層型號，定期清潔鏡頭（如每月用無水乙醇擦拭）。

5.忌安全距離不足

· 錯誤：沿用舊設備安裝位置，未重新計算安全距離；

· 規范：每次更換模具后，按新危險區域校準位置（參考 ISO 13855 標準）。

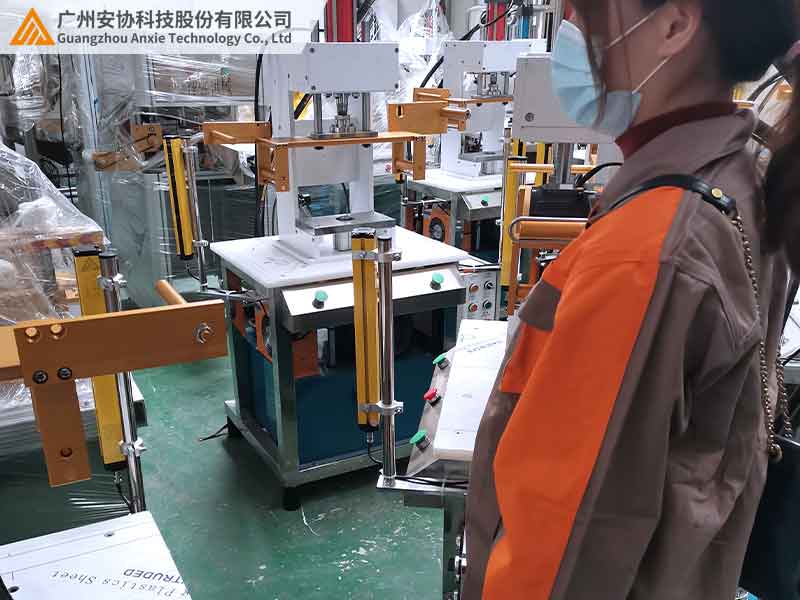

五、案例：某汽車沖壓車間的整改實踐

痛點：原光柵因安裝角度偏差，半年內發生多次險兆事件，操作員信任度下降。

解決方案：

1.更換抗震支架，使用激光校準儀修正角度偏差；

2.增加底部盲區屏蔽功能，避開車身運動區域。

效果：

· 險兆事件清零，違規操作率大幅下降；

· 通過國際安全認證，設備安全等級顯著提升。

六、結語：規范安裝，筑牢沖壓安全防線

在沖壓設備安全管理中，「三分設備、七分安裝」是行業共識。規范的安裝能將手部傷害風險降低約 98%，同時減少設備誤停機，實現「安全 + 效率」雙提升。

安協保護光柵提供從選型到調試的全流程服務，標配高精度校準工具與抗震設計，已成功應用于多家知名企業。立即訪問官網（www.gzhwq.com）下載安裝手冊，或聯系技術團隊獲取免費現場指導，讓專業安裝為您的沖壓車間保駕護航。
