室外單邊光柵安裝要點

在廣州某物流園的露天分揀區，一套新安裝的單邊光柵剛用半個月就頻繁誤報：晴天時陽光直射導致檢測失靈，雨天又因鏡頭積水出現漏檢。這讓負責設備安裝的王工犯了難：室外環境復雜，單邊光柵到底該怎么裝才能穩定工作？作為工業自動化中常用的檢測設備，室外安裝需兼顧環境適應性、角度校準和信號調試等多個環節。結合現場經驗，下面為您詳解關鍵要點。

一、安裝前的環境評估：選對位置是基礎

室外環境千差萬別，安裝前需先做好 “環境體檢”，避免因選址不當導致后期故障。

1. 光照條件排查

強光區域：避開陽光直射的開闊地帶（如無遮擋的廣場、天臺），若無法避免，需預留遮陽措施（后文詳述）。某港口碼頭曾在陽光直射的集裝箱堆場直接安裝，導致光柵每天正午停機，調整至陰影區并加裝遮陽板后才恢復正常。

逆光安裝：確保接收器不直面光源（如朝陽 / 夕陽方向），否則易出現 “逆光盲區”，檢測距離縮短 30%-50%。

2. 氣候條件分析

多粉塵環境：如工地、水泥廠，需選擇防塵等級 IP65 以上的型號，且安裝位置遠離粉塵主要擴散路徑（如傳送帶揚塵點下風處）。

高濕 / 鹽霧環境：沿海地區或酸洗車間，需選不銹鋼外殼 + 納米涂層鏡頭的型號，避免金屬銹蝕和鏡頭霧化。

3. 機械條件評估

振動源：遠離大型機械（如叉車、起重機）的頻繁振動區域，必要時加裝抗震支架（可減少 ±15° 以內的角度偏移）。

安裝面強度：確保安裝支架固定在混凝土立柱或鋼結構上，避免安裝在易變形的彩鋼板墻面。

二、硬件選型：按環境匹配性能參數

室外環境對單邊光柵的硬件性能要求遠高于室內，核心參數選型可參考下表：

三、安裝三要素：角度、高度、間距的黃金法則

1. 光束角度：垂直對準是關鍵

· 最佳角度：發射端與接收端的光束需垂直對準物體檢測面（偏差≤15°），可用激光瞄準器輔助校準。某高速公路 ETC 車道安裝時偏差過大，導致車輛金屬反光誤觸發，調整角度后誤報率從 10 次 / 天降至 0 次。

· 避免鏡面反射：若檢測物體為金屬等高反光材質，可將光束角度傾斜 10°-20°，減少直射反光干擾。

2. 安裝高度：按檢測目標設定

· 人員檢測：高度 1.2-1.8 米（覆蓋人體主要活動區域），如物流園防撞檢測，需確保腰部以上高度無盲區。

· 工件檢測：根據傳送帶上工件高度設定，如檢測 1 米高的貨物，安裝高度取中間值 0.8-1.2 米，確保光束覆蓋工件全高度。

3. 安裝間距：兼顧距離與穩定性

· 常規間距：標準型光柵建議≤4 米，增強型可至 6 米，超過時需中間加裝反射板（如露天礦場檢測 8 米外的礦車，需在 4 米處加裝漫反射板增強信號）。

· 多組串聯：長距離檢測可多套光柵串聯，相鄰兩套間距≤5 米，確保檢測區域無重疊盲區。

四、接線與防護：細節決定長期穩定性

1. 線纜選擇與敷設

· 屏蔽線纜：信號線纜必須使用雙絞屏蔽線（如 RVVP 2×0.75mm2），長度超過 50 米時需增加信號中繼器。

· 接地處理：金屬外殼需單獨接地（接地電阻≤4Ω），避免電磁干擾導致信號波動，某鋼廠未接地的光柵曾因變頻器干擾，每天出現 20 次誤報。

2. 防護措施加裝

· 遮陽板：強光環境下加裝 L 型遮陽板（伸出鏡頭 10-15cm），可降低 50% 直射光影響（實測數據）。

· 防護罩：多粉塵環境使用透明 PC 防護罩（透光率≥95%），每周用壓縮空氣吹掃內部（壓力≤0.5MPa）。

五、調試與校準：三步法確保精度

1. 通電前檢查

· 外觀檢查：確認鏡頭無劃痕、密封圈無破損，接線端子牢固（曾有案例因接線松動，導致雨天短路停機）。

· 環境模擬：用手電筒模擬強光直射鏡頭，觀察接收器指示燈是否異常（正常應保持穩定，無頻繁閃爍）。

2. 動態調試步驟

① 基準距離校準：在無干擾環境下，用高反光物體（如白紙）測試最大檢測距離，確保達到標稱值（如增強型應≥6 米）。

② 抗干擾測試：人為制造粉塵（如噴灑滑石粉）、強光照射，觀察檢測距離衰減是否在允許范圍（通?！?0%）。

③ 聯動測試：接入 PLC 系統，模擬物體穿過場景，記錄響應時間（正常應＜20ms）。

3. 數據記錄與存檔

建立安裝檔案，記錄安裝角度、調試數據、環境參數，方便后期維護（某汽車廠因缺乏記錄，后期故障排查耗時增加 30%）。

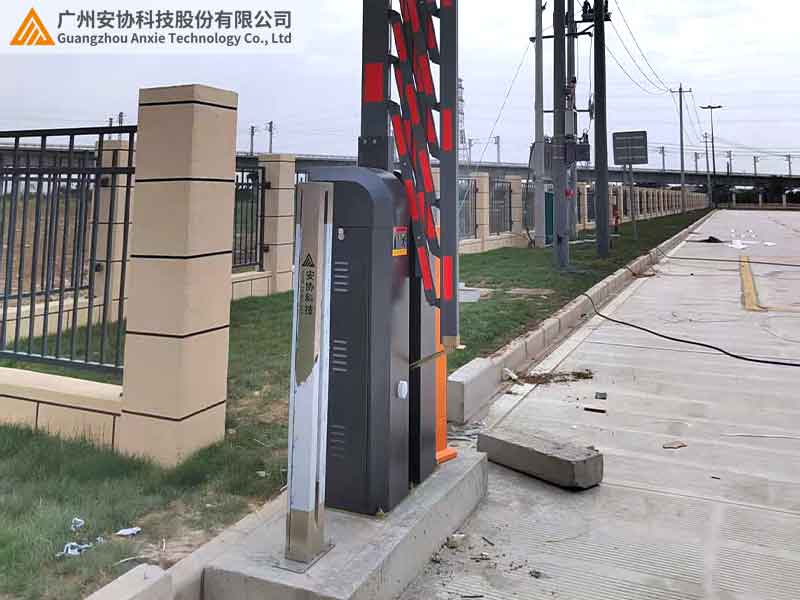

六、典型案例：不同場景的安裝方案

案例 1：港口露天堆場（強光 + 鹽霧）

方案：選擇 IP67 級防腐型號，安裝高度 1.5 米，傾斜 15° 避開正午陽光，加裝 304 不銹鋼遮陽板。

效果：連續 2 年無故障，檢測 6 米外的集裝箱偏差＜5cm。

案例 2：高速公路 ETC 車道（強光 + 高頻振動）

方案：使用抗震支架固定，搭配帶電磁屏蔽的線纜，光束角度與地面成 75°（減少車輛反光干擾）。

效果：日均檢測 10000 次，誤報率＜0.01%。

七、結語

室外單邊光柵的安裝并非 “一裝了之”，從環境評估到細節調試，每個環節都影響著設備的穩定性和檢測精度。某智能倉儲數據顯示，規范安裝的光柵故障率比隨意安裝的低 80%，維護成本減少 60%。選擇具備抗強光、防塵防水、寬溫適應的工業級產品（如安協科技室外專用系列），并嚴格遵循安裝要點，才能讓單邊光柵在戶外復雜環境中發揮最佳性能。

如需獲取《室外單邊光柵安裝手冊》或預約工程師上門指導，歡迎訪問官網 www.gzhwq.com ，讓專業方案助力您的戶外檢測穩定可靠。
