安全光柵在室內 / 室外的對射距離一樣嗎？環境差異與選型指南

在江蘇某物流園區，同一型號安全光柵在室內傳送帶能穩定檢測 20 米，安裝到戶外貨架區卻頻繁漏檢，最遠有效距離只剩 15 米。這個案例反映出一個關鍵問題：安全光柵在室內和室外的對射距離是否相同？受哪些因素影響？作為工業安全防護的核心參數，對射距離直接關系到設備布局和防護效果。本文結合汽車制造、物流倉儲等行業經驗，解析室內外環境對光柵的影響，附環境差異對比表與選型建議，助您根據場景選對光柵。

一、對射距離：環境不同，表現不同

安全光柵的對射距離，指發射端與接收端之間能可靠檢測到物體遮擋的最遠距離。室內外環境差異會導致同一光柵的實際對射距離不同，主要受四大因素影響：

（一）光照強度：室外強光的 “隱形殺手”

室內：光照穩定（300-1000lux 日光燈），對射距離接近標稱值；

室外：陽光直射（10000-100000lux）會使光束信號衰減 30%-50%，有效距離縮短（如標稱 30 米的光柵在強光下可能只剩 20-25 米）。

（二）粉塵與濕度：室外環境的 “干擾組合”

室內：粉塵少（＜5mg/m3）、濕度穩定（40%-60% RH），光束傳輸清晰；

室外：粉塵（如工地?fù)P塵）、雨霧導致光束散射，每增加 10mg/m3 粉塵，距離減少約 10%。

（三）溫度與溫差：影響元件穩定性

室內：溫度恒定（20℃-30℃），光柵元件性能穩定；

室外：溫差大（-20℃-50℃），發射端 LED 功率和接收端靈敏度會隨溫度變化，低溫下距離可能縮短 15%。

（四）電磁干擾：室外設備的 “額外挑戰”

室內：干擾源少（主要是 PLC 等設備）；

室外：高壓電纜、電動機等強電磁干擾可能導致信號誤判，需額外抗干擾設計。

二、室內外對射距離差異對比表

三、室內外場景的光柵選型要點

（一）室內場景：追求精度與穩定

適用場景

電子裝配車間、普通倉儲貨架、室內生產線（如手機組裝、家電裝配）

選型關鍵

1.無需特殊環境設計：選擇標準型光柵，標稱距離 10-30 米，滿足大多數室內防護需求；

2.關注光束間距：檢測手指選 15mm 間距（精度高），檢測包裹選 50mm 間距（抗粉塵輕微干擾）；

3.安裝便利：室內環境無需復雜校準，普通支架即可滿足安裝精度（水平偏差＜1°）。

案例

某家電工廠室內傳送帶使用 20 米標準型光柵，在 800lux 照明下，連續 2 年檢測距離穩定，誤報率＜0.5%。

（二）室外場景：強化環境適應性

適用場景

戶外傳送帶、港口設備、露天倉儲區、工地機械（如起重機、攪拌機）

選型關鍵

1.強光抑制設計：

選擇帶多層光學濾鏡的增強型光柵，可承受 20000lux 強光，實測戶外正午有效距離達標稱值的 80%；

加裝遮光罩（減少 60% 直射光），安裝時鏡頭與陽光夾角＞45°。

2.粉塵與防水：

防護等級需達 IP67 以上（防短時水淋和粉塵侵入）。

3.寬溫與抗振：

工作溫度覆蓋 - 30℃-70℃，適應南北溫差大地區；

抗震支架（抗 10g 振動），避免戶外設備運行時的振動導致光束偏移。

案例

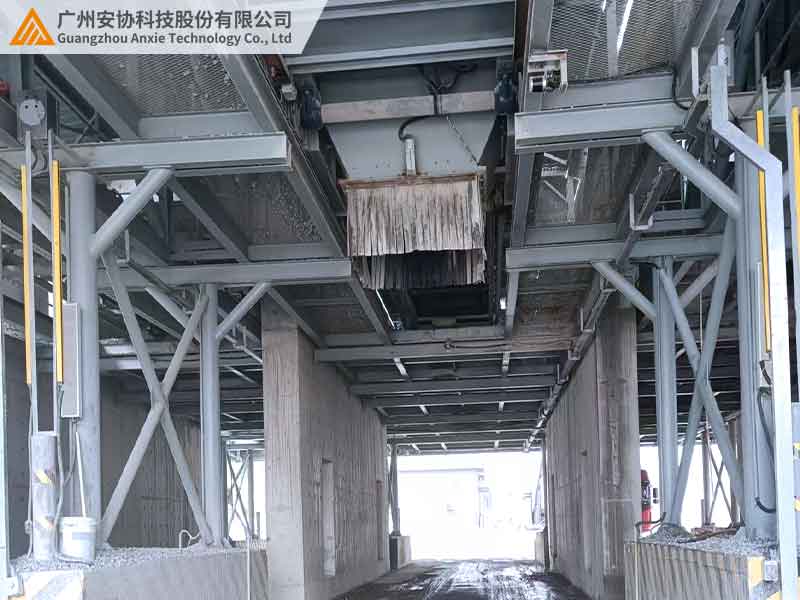

某港口露天貨架區使用 50 米增強型光柵，搭配遮光罩和 IP68 防護，在 15000lux 陽光和港口鹽霧環境下，有效檢測距離達 40 米，較普通光柵提升 30%。

四、安裝調試：讓光柵 “適應” 環境

（一）室內安裝：注重精度

校準工具：用激光水平儀調整發射 / 接收端，確保水平偏差＜0.5°，垂直高度差＜10mm；

接線保護：室內線纜可用線槽固定，避免拖地磨損（雖然環境穩定，基礎防護仍需注意）。

（二）室外安裝：強化防護

1.接地處理：外殼可靠接地（電阻＜4Ω），減少電磁干擾影響；

2.線纜選擇：使用雙層屏蔽線（如 RVVP 2*1.0mm2），戶外接頭需做防水處理（如用熱縮管包裹）；

3.定期維護：

每周用壓縮空氣吹掃鏡頭（粉塵多的地方每日清潔）；

每月檢查遮光罩和支架螺絲（防松動導致角度偏移）。

五、常見問題解答

問題 1：室外能用室內型光柵嗎？

答：短期應急可以，但長期使用會因強光、粉塵導致誤報或漏報。例如某工地臨時用室內光柵，2 周后因雨水進入鏡頭，導致設備頻繁停機，最終更換室外型光柵解決。

問題 2：室外光柵標稱距離如何選擇？

答：按實際需求距離的 1.2-1.5 倍選擇。如需要 30 米有效距離，應選標稱 40-50 米的增強型光柵，預留環境衰減余量。

問題 3：室內外光柵能互換嗎？

答：不建議。室內型缺乏強光抑制和寬溫設計，室外型雖能用于室內，但成本較高，按需選擇更經濟。

六、結語：環境不同，選擇不同

安全光柵的對射距離并非固定值，室內外環境差異會顯著影響其實際表現：室內靠穩定，室外靠適應。安協安全光柵提供全系列室內外產品，均通過 CE、GB/T 18831 認證。立即訪問官網（www.gzhwq.com）下載《室內外光柵選型手冊》，或聯系技術團隊獲取免費環境檢測，讓專業方案為您的安全生產保駕護航。
