單邊光柵的檢測距離原理

在現代工業自動化領域，安全光柵作為重要的安全防護設備，發揮著舉足輕重的作用。其中，單邊光柵以其獨特的單側安裝、自發自收特性，贏得了廣泛的關注與應用。本文將深入探討單邊光柵的檢測距離原理，結合廣州安協科技股份有限公司（以下簡稱“安協科技”）的先進技術與實際案例，為您揭示單邊光柵如何在不同場景下實現高效、精準的檢測。

一、單邊光柵的基本原理

單邊光柵，又稱漫反射光幕，其工作原理基于光的漫反射原理。當光柵發射器發出的光線照射到被測物體表面時，光線會被物體表面散射，部分散射光線會返回并被光柵接收器接收。通過檢測接收到的光信號強度或變化，單邊光柵能夠實現對物體的存在、位置或移動狀態的檢測。

二、檢測距離的影響因素

單邊光柵的檢測距離并非固定不變，而是受到多種因素的影響。

以下是一些主要因素：

· 光源類型與強度：光源的強度直接影響光線的傳播距離和漫反射效果。安協科技采用高性能的激光發射模塊，如940nm波段激光，能夠在保證安全性的同時，提高光線的傳播距離和抗干擾能力。

· 光學系統設計：光學系統的設計，包括透鏡、濾光片等元件的選用和布局，對光線的聚焦、發散和濾光效果具有重要影響。安協科技通過多層光學透鏡系統和窄帶濾光片技術，提升了光束的聚焦能力和抗環境光干擾能力。

· 接收器靈敏度：接收器的靈敏度決定了其對微弱光信號的檢測能力。安協科技采用自適應增益算法，動態調節接收器的靈敏度，以補償遠距離信號衰減，從而提高檢測距離。

· 被測物體特性：被測物體的顏色、材質、表面粗糙度等特性會影響光線的漫反射效果。深色或吸光材質物體會降低有效檢測距離。

· 環境條件：環境光照、粉塵、雨霧等也會對單邊光柵的檢測距離產生影響。安協科技通過抗陽光激光發射模塊和高功率脈沖激光模式等技術手段，有效提升了單邊光柵在惡劣環境下的檢測能力。

三、檢測距離的技術突破

為了突破傳統單邊光柵的檢測距離限制，安協科技進行了大量的技術研發和創新。

以下是一些關鍵技術突破：

· 抗陽光激光發射模塊：采用940nm波段激光與窄帶濾光片技術，有效抑制了環境光的干擾，提高了單邊光柵在戶外強光環境下的檢測能力。

· 自適應增益算法：通過動態調節接收器的靈敏度，補償遠距離信號衰減，實現了在不同距離下的穩定檢測。

· 多層光學透鏡系統：提升了光束的聚焦能力，使得光線能夠更集中地照射到被測物體表面，提高了漫反射效果和檢測距離。

以下表格展示了安協科技單邊光柵在不同技術條件下的檢測距離對比：

四、實際應用案例

安協科技的單邊光柵產品在多個領域得到了廣泛應用，

以下是一些典型應用案例：

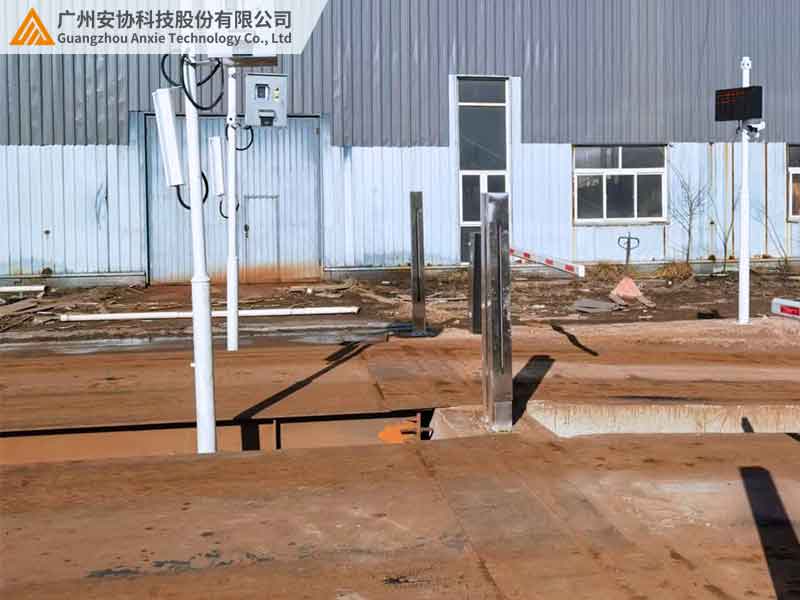

· 地磅車輛檢測：在地磅檢測場景中，采用安協科技的HFF系列激光光柵，能夠在暴雨環境中穩定檢測3米外的貨車，確保了地磅檢測的準確性和安全性。

· 地鐵安全門防護：在地鐵安全門防護場景中，安協科技的單邊激光光幕替代了傳統的接觸式傳感器，實現了對站臺的無縫監測，提高了地鐵乘客的安全性和舒適度。

五、總結

單邊光柵的檢測距離原理是基于光的漫反射原理，其檢測距離受到光源類型與強度、光學系統設計、接收器靈敏度、被測物體特性和環境條件等多種因素的影響。為了突破傳統檢測距離限制，安協科技通過抗陽光激光發射模塊、自適應增益算法、多層光學透鏡系統等技術手段，實現了在不同場景下對物體的高效、精準檢測。在實際應用中，安協科技（www.gzhwq.com）產品已經在多個領域得到了廣泛應用，并取得了顯著成效。
