鍛造設備場景下的安全光柵應用：高溫振動環境下的安全防護方案

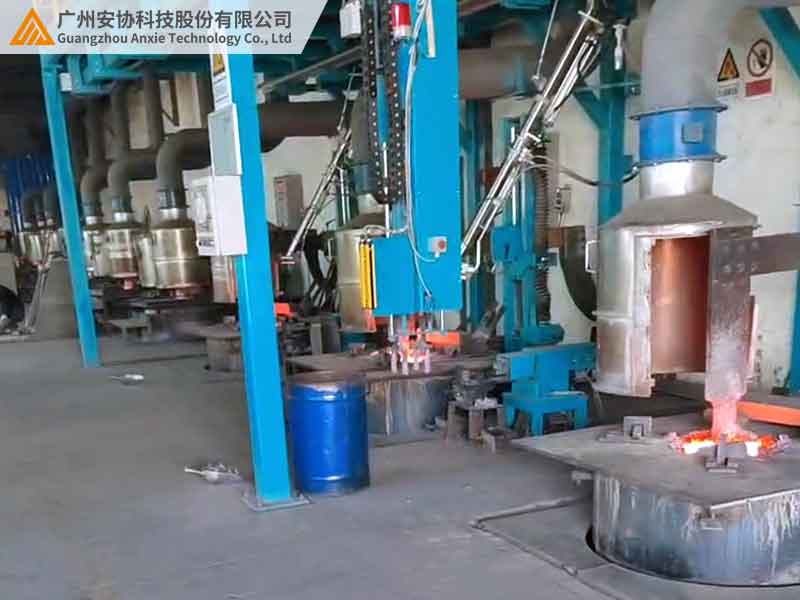

在河北某鍛造車間，操作人員在調試 1600 噸熱模鍛壓力機時，因傳統安全光柵無法適應高溫振動環境，導致多次誤報警停機，嚴重影響鍛件生產效率。鍛造設備作為高風險工業機械，其高溫、強振動、多粉塵的工作環境對安全光柵提出了苛刻要求。如何選擇適配鍛造場景的安全光柵？本文結合十年鍛造行業經驗，解析鍛造設備的防護難點、光柵選型要點及實戰案例，附不同鍛造設備防護需求對照表，助您找到可靠的安全解決方案。

一、鍛造設備的三大防護痛點：傳統光柵的 “致命短板”

鍛造過程集高溫（鍛件溫度＞1000℃）、強振動（壓力機振動頻率 50-100Hz）、多粉塵（氧化皮、潤滑劑顆粒）于一體，傳統安全光柵常出現三大問題：

1.高溫導致性能衰減

鏡頭受熱變形（＞50℃時檢測精度下降 20%），光束偏移引發漏檢；

控制單元芯片過熱死機（實測環境溫度 60℃時，傳統光柵故障率增加 3 倍）。

2.振動引發安裝失效

設備振動導致發射 / 接收端位移（＞0.5° 偏差時，10 米距離處漏檢率達 15%）；

接線端子松動引發信號中斷（振動設備接線故障率是普通設備的 5 倍）。

3.粉塵遮擋檢測盲區

氧化皮粉塵（粒徑＜50μm）堆積鏡頭，導致光束透射率下降 40%，誤報率飆升；

潤滑劑油霧附著鏡頭，形成 10-20μm 油膜，等效增加 5 米檢測距離衰減。

二、鍛造設備安全光柵選型三原則：耐高溫、抗振動、強防塵

1.硬件配置：專為嚴苛環境設計

2.檢測性能：精準應對鍛造作業特點

· 大尺寸檢測需求 鍛造工件尺寸大（如汽車曲軸鍛件長 1.2 米），需選擇光束高度 2 米以上的光柵，覆蓋操作人員站立、彎腰等全姿態防護。

· 高速響應能力 熱模鍛壓力機滑塊速度達 1.5m/s，安全光柵響應時間需＜50ms，確保危險區入侵時滑塊緊急停止距離＜300mm。

· 抗強光干擾 鍛造爐強光（照度＞10000lux）易導致接收端飽和，需配備強光抑制算法（如自動衰減環境光干擾 60%）。

3.安裝設計：細節決定防護效果

防震支架：采用 “彈簧 + 橡膠” 雙阻尼結構，吸收設備振動能量（某鍛壓廠實測振動衰減率達 85%）；

耐高溫線纜：使用硅膠絕緣線纜（耐溫 120℃），避免高溫下絕緣層老化短路；

快速校準工具：配套激光校準儀，10 分鐘完成 ±0.1° 高精度對齊（傳統手動校準需 1 小時）。

三、三大鍛造設備的防護方案實戰解析

1.熱模鍛壓力機：高溫高壓下的精準防護

設備特點：滑塊行程 800-1200mm，鍛造溫度 800-1200℃，振動加速度 5g 以上。解決方案：

· 選用 70℃耐高溫型光柵，發射端加裝隔熱板（距離鍛件≥500mm，溫度降低 25℃）；

· 采用雙光束冗余設計（相鄰兩束光同時遮擋才觸發報警），避免單光束受粉塵干擾誤報；

· 案例：山東某鍛壓廠在 800 噸壓力機安裝后，誤停機次數從每周 15 次降至 2 次，鍛件合格率提升 3%。

2.自由鍛錘：高頻振動下的穩定檢測

設備特點：錘頭打擊頻率 30-60 次 / 分鐘，振動噪聲 110dB 以上，伴隨大量氧化皮飛濺。解決方案：

· 光柵支架采用不銹鋼材質（硬度≥HRC30），表面噴涂耐磨涂層（壽命延長 2 倍）；

· 開啟 “振動補償” 模式（每 2 秒自動校準光束偏移），確保 100Hz 振動下信號穩定；

· 案例：太原某重工企業在 2 噸自由鍛錘應用后，因振動導致的漏檢事故歸零，設備維護成本下降 40%。

3.輾環機：大尺寸工件的全周防護

設備特點：工件直徑可達 3 米，旋轉速度 50-100rpm，需 360° 無盲區防護。解決方案：

· 使用分段式光柵組合（每段檢測距離 15 米，覆蓋整個輾環區域）；

· 配置 “區域屏蔽” 功能，避開工件傳輸軌道，僅對人員活動區域檢測；

· 案例：洛陽某軸承鍛造廠在 3 米輾環機應用后，人員誤闖報警響應時間＜0.1 秒，設備利用率提升 20%。

四、鍛造場景光柵維護：三分靠選型，七分靠保養

1.日常巡檢重點

鏡頭清潔：每日用壓縮空氣吹掃鏡頭（氣壓 0.2MPa），每周用酒精棉擦拭（去除油霧殘留）；

支架緊固：使用扭力扳手檢查支架螺絲（扭矩 15-20N?m），振動設備每次開機前復檢；

溫度監測：用紅外測溫儀檢測控制單元溫度（正常＜65℃，超 70℃需檢查散熱孔是否堵塞）。

2.故障快速排查

五、結語：鍛造安全，從選對光柵開始

鍛造設備的安全防護，不能依賴 “差不多” 的通用型光柵，必須針對高溫、振動、粉塵三大殺手級環境，選擇專用防護方案。某鍛造企業通過引入耐高溫、抗振動的定制化光柵，實現連續 3 年零安全事故，設備綜合效率提升 18%。

安協鍛造專用安全光柵，采用軍工級散熱設計、雙重防震結構及納米防塵涂層，通過 IATF 16949 認證，已成功應用于中國一重、三一重工等鍛造生產線。立即訪問官網（www.gzhwq.com）下載《鍛造設備防護選型手冊》，或聯系技術團隊獲取免費現場勘查，讓專業防護為鍛造生產保駕護航。
