安全光柵的適配電壓范圍是多少？從選型到應用的全解析

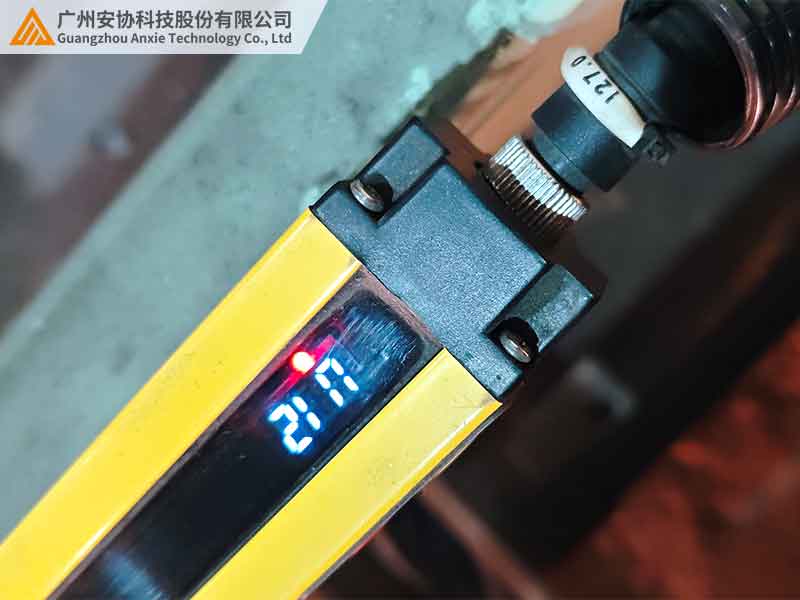

在一家汽車配件廠，新安裝的安全光柵頻繁誤報警，經檢查發現是車間電源電壓不穩定所致。這個案例告訴我們，安全光柵適配電壓范圍至關重要，電壓不合適可能導致誤判、死機，甚至損壞設備。本文結合行業標準與實際經驗，解析安全光柵電壓適配知識、選型要點，附實用對照表，幫您選對適配電壓。

一、適配電壓范圍：安全光柵的 “電力生命線”

安全光柵的適配電壓范圍，指的是它正常工作時能承受的輸入電壓波動區間，一般以直流（DC）或交流（AC）形式標注。比如標注 “DC 24V” 的光柵，在合理波動范圍內才能穩定運行，超出范圍就可能出問題。

適配電壓主要有三大作用：一是保證光柵穩定運行，在適配電壓內，發射端、接收端性能才能達到最佳；二是實現與工廠電源系統兼容，不同設備常用電源不同；三是增強抗干擾能力，寬電壓設計能減少電網波動帶來的影響 。

二、主流適配電壓類型及適用場景

安全光柵電壓類型主要分直流（DC）和交流（AC），具體如下表：

1.直流電壓：自動化產線的常用選擇

DC 24V 是最主流的規格，能適配市面上大多數工業 PLC，在沖床、機械臂防護中很常見。寬電壓 DC 型號則適用于電源不穩定的場景，比如物流倉儲的移動設備，能兼容不同電源，減少更換模塊的麻煩。

2.交流電壓：老舊設備的過渡方案

AC 220V 常用于 2000 年前投產的老舊設備，無需改造原有電路。但使用時要注意電網諧波干擾，可加裝濾波器；還要考慮啟動電流沖擊，最好選用帶軟啟動功能的光柵型號。

三、電壓適配的關鍵影響因素

1.設備電源類型

日系設備，像三菱、歐姆龍，大多采用 DC 24V 電源，要選純直流輸入光柵；歐系設備部分保留 AC 220V 電源，但新產線也逐漸轉向 DC 24V，優先選寬電壓 DC 型號，方便未來升級。

2.環境電壓穩定性

電網穩定的地方，可選窄電壓范圍光柵，成本更低；而電網波動大的區域，比如工地、老舊廠區，一定要用寬電壓型號，還可搭配穩壓電源使用。

3.功能需求

對響應速度要求高的設備，要關注電壓紋波，選帶電源濾波模塊的光柵；智能聯網光柵建議用隔離電源，防止電壓倒灌損壞光柵。

四、三步確定設備適配電壓

1.查看設備信息

新設備直接看光柵型號參數判斷電壓；舊設備改造，用萬用表測原有電源輸出，了解電壓波動情況。

2.匹配系統兼容性

DC 24V 光柵適配多數 PLC，AC 220V 需通過中間繼電器轉換。多臺光柵并聯時，要計算總電流，選合適的電源。

3.預留安全余量

考慮實際電網最高電壓，預留一定余量；高溫環境下，電壓適配范圍會受影響，最好選帶溫度補償?shù)墓鈻判吞枴?/p>

五、電壓不適配的常見問題與解決

電壓過低，光柵可能會誤報，比如無遮擋時報警燈閃爍，設備間歇性停機，可更換大功率電源或縮短電源線長度解決；電壓過高則可能燒毀光柵，預防方法是安裝過壓保護模塊，接線前測好電壓；交流電壓頻率不匹配，會導致報警燈周期性閃爍，可選擇寬頻率型號或加裝頻率轉換器。

六、結語：選對電壓，保障安全運行

安全光柵適配電壓范圍看似普通，卻直接影響防護系統可靠性。無論是新設備選型，還是舊設備改造，都要綜合考慮電源類型、環境、功能等因素。安協安全光柵提供全電壓范圍產品，直流支持寬電壓輸入，交流兼容全球電壓，還標配過壓、欠壓保護。歡迎訪問官網（www.gzhwq.com）下載資料，或聯系技術團隊獲取支持，為安全生產筑牢電力防線。
