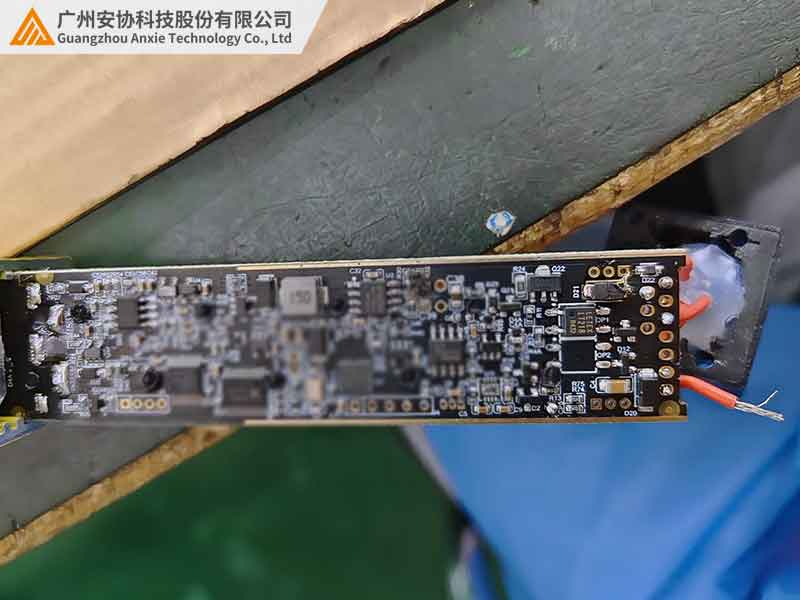

單邊光柵電路板被燒壞的原因

在工廠調試設備時，最怕遇到單邊光柵突然冒煙 —— 拆開外殼發現電路板燒出焦痕，不僅耽誤生產，更換成本更是高達數千元。作為工業自動化的關鍵檢測設備，單邊光柵電路板燒壞雖不常見，但一旦發生往往伴隨多種誘因。結合十年售后維修經驗，本文解析五大核心原因及預防措施，附故障速查表格，助您快速排查隱患。

一、電源問題：80% 的燒壞事故始于供電異常

1. 輸入電壓過高或不穩

· 典型現象：設備上電后指示燈閃爍后熄滅，電路板上電源芯片炸裂，電容鼓包漏液。

· 原因分析：

工廠電網波動（如大型電機啟停導致電壓驟升 10% 以上），超過光柵額定電壓（通常 DC24V±10%）；

誤接 AC220V 電源（曾有電工誤將市電接入直流端子，導致電路板瞬間燒毀）。

· 預防措施：

加裝電源濾波器（如 24V/5A 隔離型濾波器），抑制電壓波動；

接線前用萬用表確認電源極性，端子標注 “+24V”“GND” 需嚴格對應。

2. 電源反接與短路

· 故障特征：接線時正負端子接反，合閘后保險絲熔斷，橋式整流器擊穿，電路板散發出焦糊味。

· 維修案例：某電子廠新員工接線時誤將 24V 正極接入 GND 端子，導致電源管理模塊燒毀，更換整塊電路板耗時 4 小時，產線停機損失超 2 萬元。

· 應對策略：

選用帶反接保護的光柵（內置二極管防反電路）；

接線后先測量端子電壓，確認無誤再通電。

二、負載過載：電流超標引發的 “熱失控”

1. 輸出負載超過額定電流

· 核心原因：單邊光柵繼電器輸出端并聯多個負載（如同時驅動電磁閥 + 指示燈，總電流超過額定 300mA），導致三極管 Q1 過熱擊穿。

· 典型場景：某機械廠為圖方便，將光柵與兩個 24V 接觸器直接串聯，運行 3 個月后電路板輸出模塊燒毀，檢測發現實際電流達 500mA（額定僅 300mA）。

· 解決方案：

單路輸出負載不超過額定電流，多負載需通過中間繼電器轉接；

定期用鉗形表測量輸出電流（正常應＜200mA）。

2. 輸出端短路

· 故障表現：輸出線破皮短路（如被設備棱角磨破），導致電路板過流保護失效，MOS 管 IRF540 高溫?zé)龤А?/p>

· 預防要點：

輸出線纜選用 RVVP 屏蔽線，過門處套金屬軟管保護；

安裝后用萬用表導通檔檢測輸出端是否短路（正常應為高阻態）。

三、電磁干擾：看不見的 “電路殺手”

1. 強電磁輻射導致芯片擊穿

· 高頻干擾場景：變頻器、電焊機旁的光柵電路板，MCU 芯片因電磁輻射（＞200V/m）出現程序跑飛，最終電源模塊過載燒毀。

· 實測數據：某焊接車間未做屏蔽處理的光柵，3 個月內電路板燒毀 3 次，頻譜分析顯示 10MHz-30MHz 頻段干擾超標 5 倍。

· 抗干擾措施：

電路板增加金屬屏蔽罩（屏蔽效能≥30dB），通訊線使用雙絞屏蔽線（屏蔽層單端接地）；

遠離強電磁源（建議間距≥1 米），必要時加裝信號隔離器。

2. 接地不良引發的電位差

· 故障邏輯：光柵外殼未接地（或接地電阻＞10Ω），靜電放電（ESD）通過接口電路耦合到主板，導致接口芯片（如 RS485 收發器）擊穿。

· 維修經驗：某化纖廠因接地系統老化，半年內 8 套光柵電路板因 ESD 燒毀，接地改造后故障歸零。

· 接地規范：

金屬外殼通過 4mm2 黃綠線接至設備專用接地端子（接地電阻≤4Ω）；

信號地與功率地分開，避免共地干擾。

四、環境因素：高溫高濕加速電路老化

1. 散熱不良導致元件過熱

· 典型環境：烘箱旁的光柵（環境溫度＞60℃），電解電容（壽命與溫度成指數關系）提前失效，電阻值漂移導致電源模塊過載。

· 溫度影響：溫度每升高 10℃，元件壽命減半，某熱處理車間未加裝散熱片的光柵，電路板平均壽命僅 1 年（正常應≥5 年）。

· 散熱方案：

高溫環境選用寬溫元件（-40℃~85℃），外殼增加散熱鰭片；

安裝時與發熱設備保持 20cm 以上間距。

2. 粉塵與濕氣引發的短路

· 故障過程：金屬加工車間的粉塵（導電顆粒）堆積在電路板焊點間，受潮后形成導電通路，導致相鄰焊點短路（如 5V 與 GND 短路）。

· 環境案例：某五金廠未做三防處理的光柵，雨季時電路板因粉塵受潮短路，每月燒毀 2-3 套。

· 防護措施：

電路板噴涂三防漆（厚度≥50μm），選用 IP67 級外殼防止粉塵侵入；

潮濕環境定期用壓縮空氣吹掃內部（建議每周 1 次）。

五、安裝不當：人為失誤埋下的隱患

1. 接線端子松動引發電弧

· 故障原因：端子螺絲未擰緊，大電流時接觸電阻增大，端子處發熱碳化，最終燒毀 PCB 焊盤。

· 安裝規范：

用扭矩螺絲刀按說明書要求緊固，接線后拉動線纜測試是否牢固。

2. 振動導致元件虛焊

· 典型場景：沖床、鍛壓機旁的光柵，BGA 封裝的芯片因長期振動出現虛焊，局部短路導致電路板燒毀。

· 加固措施：

電路板增加抗震支架（固有頻率≤10Hz），關鍵焊點涂覆加固膠；

振動環境定期檢查焊點（建議每月 1 次）。

六、故障速查表格：5 分鐘定位核心原因

七、預防維護三步法

1.接線前：

核對電源參數（24V 直流，極性正確），確認負載電流在額定范圍內；

遠離強電磁源，金屬外殼可靠接地。

2.運行中：

定期巡檢電路板（每月 1 次），觀察電容是否鼓包、焊點有無氧化；

用紅外測溫儀檢測芯片溫度（正常≤70℃，超過 85℃需排查散熱）。

3.異常時：

發現指示燈異常立即斷電，用萬用表排查輸入 / 輸出端是否短路；

保留燒毀電路板，通過焦痕位置初步判斷故障點（如電源芯片附近燒痕多為電壓問題）。

結語

單邊光柵電路板燒毀看似突發，實則是電源、負載、環境、安裝等問題的累積效應。作為工業自動化的核心部件，選擇具備反接保護、寬溫設計、電磁兼容認證的產品（如安協科技的工業級單邊光柵），能從源頭降低燒毀風險。如需獲取《電路板防護手冊》或預約工程師上門檢測，歡迎訪問官網 www.gzhwq.com ，讓專業技術為設備穩定運行保駕護航。
