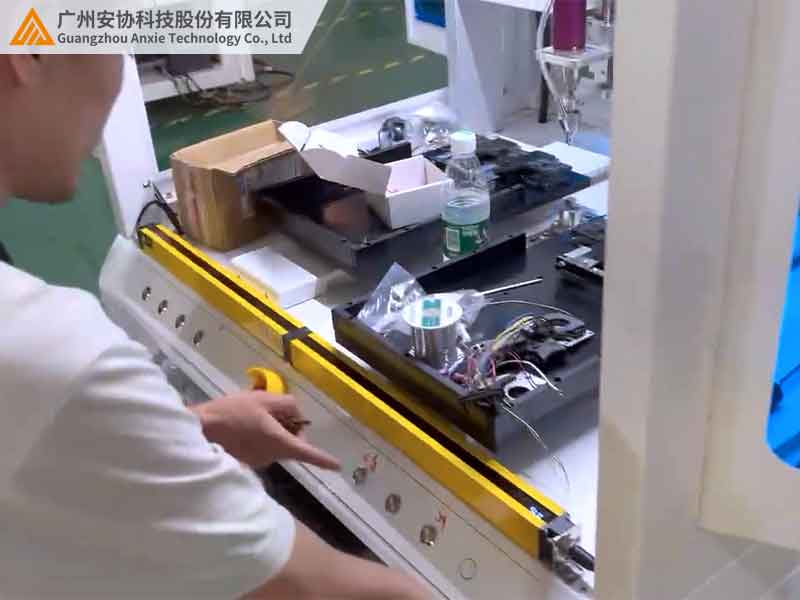

在浙江某精密機械廠的裝配車間，技術人員正在給一臺小型沖床安裝安全光柵。不同于常見的雙側對射式設備，這次安裝的單邊光柵僅在設備一側固定，卻能精準檢測到靠近的物體。這種 “單側工作” 的漫反射光柵究竟如何實現檢測？本文結合工業現場實踐，用通俗語言解析其核心原理與應用邏輯。
單邊漫反射光柵的檢測邏輯，本質上和 “手電筒照物體 —— 眼睛看反光” 的過程非常相似：
1.發射器（類似手電筒）：發出人眼不可見的紅外光束（波長 940nm 為主），光束呈扇形漫射擴散，覆蓋前方 0.2-8 米的檢測區域；
2.被測物體（類似各種物品）：光束照射到物體表面后，部分光線會反射回檢測方向；
3.接收器（類似眼睛）：與發射器集成在同一側，實時接收反射光，并通過信號處理判斷是否有物體進入。
簡單來說：發射器 “照亮” 檢測區域，接收器 “觀察” 物體反光的變化 —— 當物體進入，反光強度變化觸發檢測信號。
1. 半導體激光器：穩定的 “發光源”
波長選擇：采用 940nm 紅外波長（避開可見光干擾），搭配窄帶濾光片，確保接收器只識別特定波長的反射光，避免車間燈光、陽光等干擾。
功率調節：支持 50-200mW 動態功率調節，在黑色物體或遠距離檢測時增強光束，確保反射光足夠強。案例：某橡膠制品廠檢測黑色密封圈時，通過增強功率，檢測穩定性提升 70%。
2. 光學透鏡組：控制 “光線的走向”
發射透鏡：將激光束擴散為 15°-30° 的扇形區域（類似手電筒的散光模式），確保單側安裝時能覆蓋足夠?qū)挼臋z測面（如 1 米距離覆蓋 0.5 米寬度）。
接收透鏡：聚焦反射光至接收器芯片，表面做增透膜處理（透光率≥95%），即使微弱反光也能有效捕捉。
3. 信號處理模塊：聰明的 “判斷大腦”
模數轉換：將接收器的光信號轉為電信號（精度達 12bit），能識別 0.1% 的反光強度變化。
算法濾波：內置自適應算法，區分真實物體反光與環境干擾（如粉塵顆粒的瞬間反光），某焊接車間實測誤報率從 15 次 / 天降至 1 次 / 天。
通過表格對比兩種主流光柵的檢測邏輯，能更清晰理解漫反射式的獨特性：
| 對比維度 | 單邊漫反射光柵 | 對射式光柵 |
| 檢測依賴 | 物體自身反射光（無需額外配件） | 發射器與接收器直接對射（無需反光板） |
| 安裝方式 | 單側安裝（發射器 + 接收器一體） | 兩側安裝（發射器 + 接收器） |
| 檢測距離 | 中短距離（0-6 米可調） | 長距離（可達 300 米以上） |
| 物體適應性 | 依賴反光率（黑色物體需增強模式） | 不依賴（直接檢測光束遮擋） |
| 典型場景 | 狹小工位、單邊安裝環境 | 大型設備、長距離區域防護 |
| 安裝難度 | 角度允許 ±15° 偏差 | 需嚴格對齊（偏差≤1°） |
關鍵差異點解析：
檢測路徑：對射式光柵通過發射器發出光束，直接由對側的接收器接收，就像兩個人隔一段距離互相傳遞物品，中間沒有反射環節；漫反射式則是發射器發出光束，依靠物體表面反射光到同側接收器，類似用手電筒照物體再觀察反光。
距離限制：漫反射式因物體反光率差異，遠距離檢測（如 8 米）更適合中高反光率物體（如金屬、白色塑料）；對射式直接檢測光束是否被遮擋，距離更遠且不受物體反光率影響 。
1. 光束發射與漫射
半導體激光器通電后，以 20kHz 頻率脈沖式發射 940nm 紅外光（降低功耗同時增強抗干擾）；
發射透鏡將光束擴散為扇形，在 1 米距離處形成約 50cm 寬的檢測區域。
2. 反射光接收與處理
物體進入檢測區域后，反射光經接收透鏡聚焦到光敏二極管；
信號處理模塊實時采樣電壓值（如無物體時電壓 2.5V，有物體時降至 1.5V），并與預設閾值對比。
3. 信號輸出與設備聯動
當電壓變化超過 10% 且持續 5ms 以上（防誤觸發），判定為有效檢測，輸出開關量信號（NPN/PNP）或模擬量信號（4-20mA）；
聯動設備急停、報警或調速，如沖床檢測到人體靠近時，10ms 內切斷動力電源。
1. 最適合漫反射檢測的三大場景
狹小工位防護：如 3C 產品組裝臺（寬度≤80cm），單側安裝即可覆蓋操作區域，避免對側安裝空間不足的問題。
動態物體檢測：物流分揀線上的包裹、流水線上的工件，物體位置不固定，依賴自身反光即可識別。
中等距離檢測：0.2-6 米范圍內的檢測（超過 10 米建議用對射式），如機床周邊 1.5 米安全區、倉儲貨架間的 5 米通道防護。
2. 選型時的三個核心參數
檢測距離：根據工位大小選擇（如小型設備選 0.2-3 米，中型設備選 3-6 米）；
反光率補償：檢測黑色物體需支持 “強反射模式”，透明物體需雙波長檢測功能；
防護等級：多粉塵 / 潮濕環境選 IP67 級，如焊接車間、食品加工廠等。
3. 現場調試小技巧
反光率測試：用目標物體在最大檢測距離處移動，觀察信號指示燈（綠色正常，紅色報警）是否穩定切換；
角度校準：使用激光瞄準器確保光束垂直于檢測面，避免因傾斜（如＞15°）導致遠距離檢測盲區。
單邊漫反射光柵的檢測原理，本質是 “用單側發射的紅外光，通過物體反光實現存在檢測”，憑借無需對側配件、安裝靈活的優勢，成為狹小工位與動態檢測場景的優選方案。某汽車零部件廠引入后，在設備改造成本降低 30% 的同時，檢測效率提升 40%，驗證了其在工業自動化中的實用價值。
安協科技針對不同反光率物體與距離需求，提供多型號漫反射光柵，支持智能功率調節與雙波長檢測，適配金屬、黑色橡膠、透明薄膜等多種材質。如需了解具體型號是否適合您的產線，歡迎訪問官網 www.gzhwq.com ，下載《漫反射光柵技術白皮書》或預約工程師上門測試，讓檢測方案更貼合實際生產需求。
