安全光柵信號反了怎么解決？手把手教你排查法

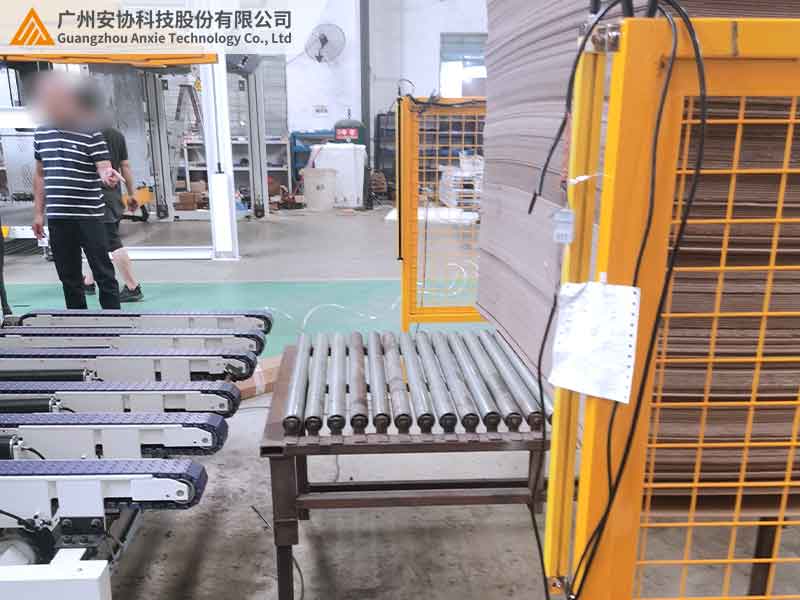

在機械加工廠，新安裝的安全光柵出現異常：手伸到模具前，設備不報警；手移開后，報警燈卻持續亮起。這種 “信號反了” 的情況，指的是光柵輸出狀態與實際遮擋情況相反，不僅會導致設備誤停機，還會埋下安全隱患。遇到這類問題該如何快速排查？下面結合眾多維修案例，解析五大核心原因與解決步驟，附上故障排查表，助你高效定位問題。

一、信號反了的典型表現：這 3 種情況要警惕

安全光柵正常工作時，無遮擋輸出高電平（設備運行），遮擋時輸出低電平（設備停機）。而信號反了的表現則完全相反：

· 常亮報警：沒有物體遮擋時，報警燈卻一直亮著，設備無法啟動，就像始終檢測到有物體遮擋；

· 遮擋不報警：手或物體穿過光柵，報警燈毫無反應，設備依舊正常運行，危險來臨時沒有任何響應；

· 狀態混亂：信號有時正常，有時反轉。比如上午正常工作，下午突然異常，或者設備振動后信號出現亂碼。

相關數據顯示，這類問題 70% 出在接線或參數設置，20% 是環境干擾導致，10% 為設備自身故障。

二、5 大核心原因與排查步驟：從簡到繁逐步排除

1.第一步：斷電重啟，排除 “假故障”

新安裝的設備，可能會出現控制單元程序紊亂的情況。此時可以嘗試斷開光柵 24V 直流電源，等待 30 秒后重新上電。實踐發現，約 30% 的臨時信號反問題，通過重啟就能自動恢復，就像手機重啟解決小毛病一樣。

2.第二步：接線排查，80% 的問題出在這里

接線環節是信號反問題的高發區，常見錯誤如下表所示：

3.第三步：參數設置，隱藏的 “邏輯開關”

部分光柵的可調參數設置錯誤，也會引發信號反的問題：

· 輸出模式：光柵支持 “常開 / 常閉” 切換，默認常閉（遮擋時斷開），若誤設為常開則會導致信號反；

· 屏蔽功能：開啟區域屏蔽后，遮擋屏蔽區不會報警，如果誤將危險區設為屏蔽區，就會出現異常。

解決時，可找到控制單元側面或底部的撥碼開關，對照說明書將 “輸出模式” 撥到 “NC”（常閉）；若參數混亂，長按 “復位鍵” 5 秒，恢復出廠設置。

4.第四步：設備測試，排除硬件故障

當接線和參數都正常時，需要檢測設備硬件：

· 單光束測試：用 16mm 測試棒依次遮擋每束光，正常情況下應逐束報警，若某幾束遮擋后不報警或常亮，可能是發射 / 接收端故障；

· 信號直連：跳過 PLC，直接將信號輸出線接至繼電器，遮擋時光柵繼電器應吸合，否則說明存在硬件問題。

若設備在保修期內，可直接聯系廠家更換；過保設備可單獨更換發射 / 接收端，成本約為整機的 30%。

5.第五步：環境干擾，看不見的 “信號殺手”

環境因素也可能干擾光柵信號：

· 強光直射：陽光或 LED 工位燈直射鏡頭，會使接收端誤判為 “始終有反射光”，造成無遮擋常報警；

· 電磁干擾：變頻器、伺服電機距離光柵過近（＜300mm），電磁脈沖會導致信號紊亂，老舊產線中這類問題較為常見 。

針對強光場景，可加裝遮光板，或長按設置鍵 3 秒激活光柵的 “強光補償” 功能；電磁干擾區域，需更換雙層屏蔽線纜，屏蔽層兩端接地，并讓光柵遠離干擾源至少 500mm。

三、案例解析：不同場景下的快速處理

案例一：新設備接線錯誤導致信號反

某五金廠新購對射光柵，安裝后出現遮擋不報警，無遮擋報警的情況。經排查發現，是信號輸出線接反，設備需要 NPN 型，卻誤接成 PNP 型。調換信號黑線與棕線，并重啟設備后，故障排除，整個過程耗時 15 分鐘。

案例二：舊設備參數混亂引發間歇性反信號

某汽車廠一臺使用 3 年的光柵，每天下午 2 點準時出現信號反的問題。檢查發現，下午陽光斜射鏡頭，同時輸出模式被誤設為 “常開”。關閉 “常開” 模式，并加裝遮陽板后，故障消失，成本僅 50 元。

四、預防信號反的 3 個黃金法則

· 接線必測：新設備上電前，用萬用表測量電源正負極（24V）和信號輸出電壓（遮擋時 0V 或 24V，依 NPN/PNP 而定）；

· 參數備份：調試完成后，拍照記錄撥碼開關位置，方便后期恢復，尤其是多臺設備聯網時；

· 定期巡檢：每月用測試棒檢查信號邏輯，重點查看接線端子是否松動，振動設備需加防松螺母。

五、結語：信號正常，安全才正常

安全光柵信號反了，相當于 “安全防線” 出現漏洞，必須及時排查。解決問題時遵循 “先軟后硬、先簡后繁” 的原則：先斷電重啟、檢查接線參數，再測試硬件、排除干擾。掌握這些方法后，信號反問題的處理時間能大幅縮短。
