自動化裝配線安全光柵選型：從場景適配到避坑指南的實操手冊

在一家電子裝配廠里，手機電池組裝線因?yàn)榘踩鈻胚x得不合適，老是誤判物料，頻繁停機，一個月下來?yè)p失不小。這事兒看著簡單，其實里頭學問大著呢。自動化裝配線雖然不像沖壓設備那樣看著危險，但對安全光柵的精度、反應速度要求可不低。到底怎么根據產線特點選出合適的光柵？接下來就結合 3C 電子、汽車零部件等行業的實際經驗，和大家嘮嘮選型的門道。

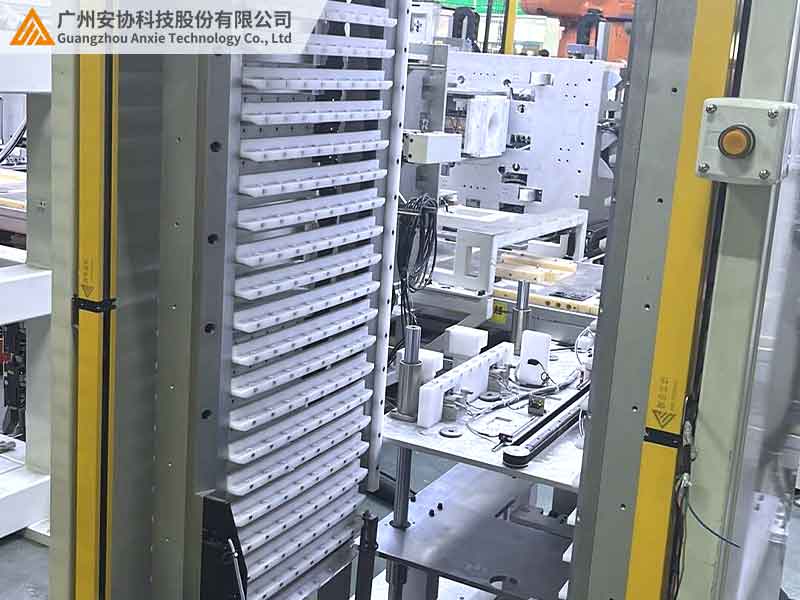

一、選型前必做的「三維度風險評估」

1.裝配線類型決定防護重點

不同的裝配線，防護的重點也不一樣。像精密電子裝配線，做手機主板焊接、芯片貼裝這類活兒，工人經常要用鑷子操作，稍微不注意手指就可能碰到危險區域，所以得重點防手指級的細微入侵。而且這里面小尺寸物料多，光柵得能區分小零件和人體。

汽車零部件裝配線就不同了，發動機部件組裝、線束插接時，機械臂高速移動，主要得防手臂級的危險。不過金屬工件多了，容易反光，車間里光源也多，保證信號穩定是個難題。

物流分揀裝配線主要是檢測包裹位置，防止錯層、傾斜卡料，而且包裹材質五花八門，紙箱、塑料、金屬都有，光柵得能應對不同材質的反射信號。

2.物料特性影響檢測邏輯

物料的尺寸和材質，直接影響光柵的選擇。電子裝配線的微型元件特別小，像 0402 封裝電阻，這就得選光束間距小的光柵；汽車裝配線的線束插件比較大，光束間距大一些的光柵就能滿足需求。

材質方面，金屬工件反光強，得選帶偏振濾光片的光柵；透明塑料件容易漏檢，需要光柵能提高光束功率。

3.運行節奏決定響應參數

裝配線運行速度不一樣，對光柵響應時間的要求也不同。像家電裝配線，運行速度慢，選響應時間 200ms 左右的經濟型光柵就行，能省成本；但汽車總裝線速度快，就得選響應時間在 100ms 以內的高速型光柵，這樣才能保證機械臂在短距離內急停。

二、三大核心參數的「裝配線適配法則」

安全光柵的核心參數需根據裝配線場景適配，具體如下表所示：

1.檢測精度：別讓 “毫米級差異” 留隱患

檢測精度看光束間距。電子裝配、精密儀器組裝這類工作，得用 10 - 15mm 間距的光柵，能檢測到 16mm 以上的物體，防止手指或小型工具靠近危險區域。之前有個藍牙耳機生產線，就因?yàn)橛昧?30mm 間距的光柵，沒檢測到員工捏取芯片時的手指，后來?yè)Q成 15mm 間距的，才解決問題。

物流分揀、部件裝配這些場景，30 - 50mm 間距的光柵就夠用了，主要用來檢測物料位置。比如汽車座椅裝配線，用 30mm 間距的光柵檢測頭枕支架，誤判率大大降低。

2.抗干擾能力：破解裝配線 “信號迷局”

車間里干擾多，像 LED 工位燈、掃碼槍這些光源，會影響光柵信號。這時候選 940nm 紅外波長，帶通濾光片的光柵，能過濾掉可見光，減少誤報。要是光柵安裝在伺服電機、變頻器附近，電磁干擾大，就得用雙層屏蔽的信號線纜，而且光柵得有電磁兼容認證。

3.安裝便利性：小空間里的 “安裝密碼”

電子裝配線空間有限，得選超薄型光柵，厚度 40mm 以下最好，有些手表裝配線用的光柵厚度才 25mm，能省不少空間。物流分揀線經常需要維護，選 M12 航空插頭的光柵，插拔方便，比螺絲接線能節省大量維護時間。

三、選型避坑指南：這三個 “坑” 千萬別踩

1.誤區一：“低風險場景就選最便宜的”

有些企業覺得裝配線風險低，就選便宜的基礎款光柵，結果因?yàn)榭覆蛔≤?chē)間光源干擾，設備天天誤停。后續更換帶濾光片的光柵，花的錢比當初省的多多了。就算是低風險場景，也得考慮環境干擾，選帶基礎抗干擾功能的產品。

2.誤區二：“檢測精度越高越好”

檢測精度得按需選擇。精密電子線要是選了 10mm 間距的光柵，可能把小元件誤判成人，導致設備頻繁停機。一般根據最小物料尺寸，再加上 20% 左右的安全余量選間距就行。

3.誤區三：“忽視售后服務與認證”

選光柵一定要看有沒有 TüV、CE 這些權威認證，高等級光柵必須有 PLd/SIL3 認證。而且最好選能提供現場校準服務的廠家，之前有汽車廠就是讓廠家工程師上門調試，才把漏檢率降下來。

四、安裝調試「黃金三步驟」

安裝時光柵定位很重要，以危險區域中心為基準確定高度，用激光水平儀校準，保證發射端和接收端水平偏差小，也可以用手機攝像頭輔助觀察。

調試時要用產線的最小、最大物料模擬測試，看看設備響應正不正常。和 PLC 系統聯動時，記得設置區域屏蔽、延時重啟這些功能，避免正常作業觸發報警。

五、結語：適配才是 “好光柵” 的唯一標準

給自動化裝配線選安全光柵，不是隨便挑個參數合適的就行，得綜合考慮產線類型、物料特性、環境條件。安協針對自動化裝配線，有各種類型的光柵產品，從低等級到高等級，從窄間距到寬間距都有，還自帶抗干擾設計和智能聯動功能。如果您在選型上有疑問，歡迎訪問官網（www.gzhwq.com）下載選型手冊，或者聯系技術團隊，讓專業選型為您的生產安全保駕護航。
