沖床安全光幕防壓手應用：從事故預防到效率提升的雙重保障

在五金加工車間，沖床模具區域的安全防護至關重要。某衛浴廠曾發生操作人員送料時手部誤觸模具的事故，暴露了傳統防護手段的不足。沖床安全光幕作為主動防護設備，通過紅外光束矩陣實現高效防壓手功能，成為沖壓車間安全升級的重要選擇。

一、沖床壓手事故的核心痛點與傳統防護局限

沖床壓手事故多發生在送料、取件環節，傳統防護存在明顯不足：

· 機械護欄：遮擋操作視線，需頻繁開合，且無法覆蓋模具上方、側面等盲區，據統計，60% 的壓手事故發生在護欄開合時；

· 雙手按鈕：僅控制沖床啟動，滑塊下行時無法響應手部誤入，實測響應延遲達 0.8 秒，超過危險動作臨界時間；

· 操作習慣風險：部分操作人員存在單手操作、探身送料等行為，傳統防護無法主動識別此類危險動作。

二、安全光幕防壓手的核心原理與防護邏輯

安全光幕由發射端與接收端組成，通過紅外光束矩陣構建防護體系：

1.實時檢測：發射端發出 10-50mm 間距的紅外光束，在模具前方形成 2-3 米寬的防護區域，手部進入時接收端快速檢測到光束遮擋；

2.快速響應：檢測到遮擋后，通過信號觸發沖床急停，全流程響應時間≤20ms，遠快于人手反應速度；

3.智能區分：支持區域屏蔽功能，允許機械手爪進出，同時禁止人員肢體進入，兼容自動化生產需求。

三、防壓手核心功能與優勢解析

1.無死角主動防護，覆蓋傳統盲區

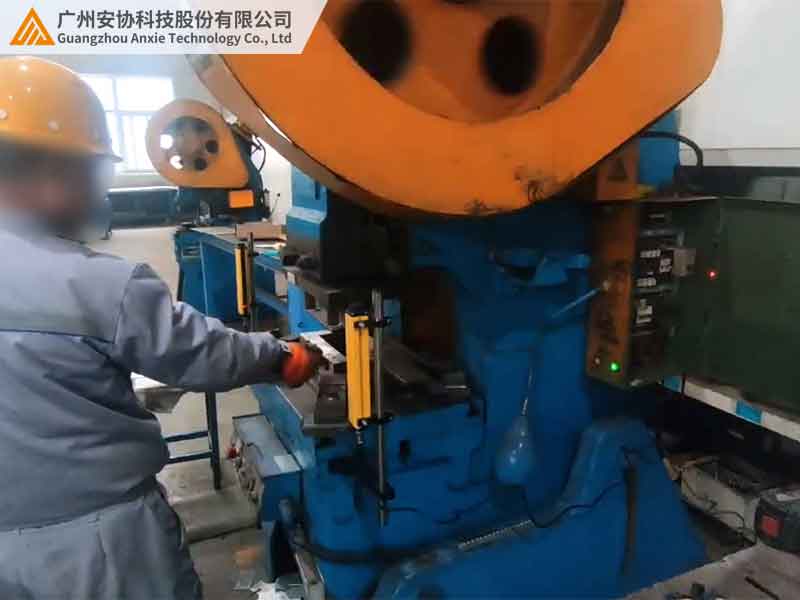

安全光幕可安裝于沖床立柱、工作臺兩側，覆蓋模具正前方及斜上方 45° 區域，解決機械護欄的頂部盲區問題。非接觸式防護不遮擋操作視線，某汽車配件廠實踐顯示，使用光幕后操作效率提升 18%。

2.毫米級精度檢測，適應不同沖壓場景

根據沖壓需求可選光束間距：

10-20mm 間距：適用于電子元件沖壓，識別手指級入侵；

30-50mm 間距：適用于五金件沖壓，平衡檢測速度與手臂級防護。內置振動補償算法，在沖床高頻振動環境下，誤報率顯著降低。

3.復雜環境穩定運行，滿足工業級防護

具備 IP67 級鋁合金外殼，可承受高壓水槍沖洗，納米涂層鏡片減少粉塵吸附，適應沖壓車間的金屬粉塵環境。寬溫工作范圍（-20℃~+50℃）確保南北地區穩定運行，實測連續工作可靠性強。

四、傳統防護與安全光幕核心差異對比

五、選型關鍵指標與應用建議

1.按沖壓精度選擇光束間距

精密沖壓（如電子接插件）可選 10-20mm 間距，識別手指級入侵；普通沖壓（如五金件）可選 30-50mm 間距，兼顧檢測速度與防護范圍。

2.按沖床噸位適配檢測距離

小噸位沖床（≤50 噸）選擇 2-3 米檢測距離，安裝于立柱兩側；大噸位沖床（≥200 噸）定制 5 米檢測距離，搭配反射板實現跨距安裝，確保大型模具全區域防護。

3.按自動化程度選擇信號接口

單機沖床可選繼電器輸出型，接線簡單；智能產線選擇 Profinet/Ethernet IP 接口，實現與 PLC 聯動，提升事故響應效率。

六、實戰案例：某五金廠安全升級實踐

某五金廠 10 臺沖床曾因傳統防護導致效率低下及壓手事故。通過安裝 30mm 光束間距的安全光幕，配套可調角度支架，實現：

硬件配置：覆蓋胸部至膝蓋高度，確保光束平行度；

系統優化：信號接入控制箱與監控系統，啟用防誤操作模式。實施后壓手事故歸零，單工位日產量提升 12%，并通過安全認證審核。

七、常見問題與解決方案

1.工件遮擋誤報警？

通過區域屏蔽功能設置允許區，工件正常放置不觸發報警，僅人員肢體進入危險區時停機。

2.安裝是否改動電路？

無需大幅改動，發射端接 24V 電源，接收端通過繼電器接點接入急停回路，單機安裝耗時約 3 小時。

3.粉塵維護如何處理？

定期用壓縮空氣吹掃或軟布擦拭鏡片，粉塵嚴重區域建議加裝可拆卸防塵罩。

八、結語：構建沖壓安全新防線

沖床安全光幕通過主動檢測與智能防護，實現從被動補救到主動預防的轉變。其高效的防壓手功能、環境適應性及系統聯動能力，成為現代沖壓車間的安全標配。

安協安全光幕通過安全認證，適配多種沖床型號，提供選型手冊與風險評估服務。訪問官網（www.gzhwq.com）獲取更多信息，為沖壓生產筑牢安全與效率的雙重防線。
