安全光幕工作原理全解析：工業安全防護的底層邏輯與應用實踐

在工業自動化領域，安全光幕作為核心防護設備，其工作原理直接關系到人員安全與設備穩定運行。實際應用中常存在對其技術原理的理解需求 —— 看似簡單的 “光束遮擋” 背后，實則涉及光學設計、信號處理、控制邏輯等多維度技術。本文從物理層原理、系統構成、應用邏輯三方面展開解析，附類型對比表格，助您深入理解這一 “安全防線” 的核心機制。

一、安全光幕的物理層工作原理

光學發射與接收機制

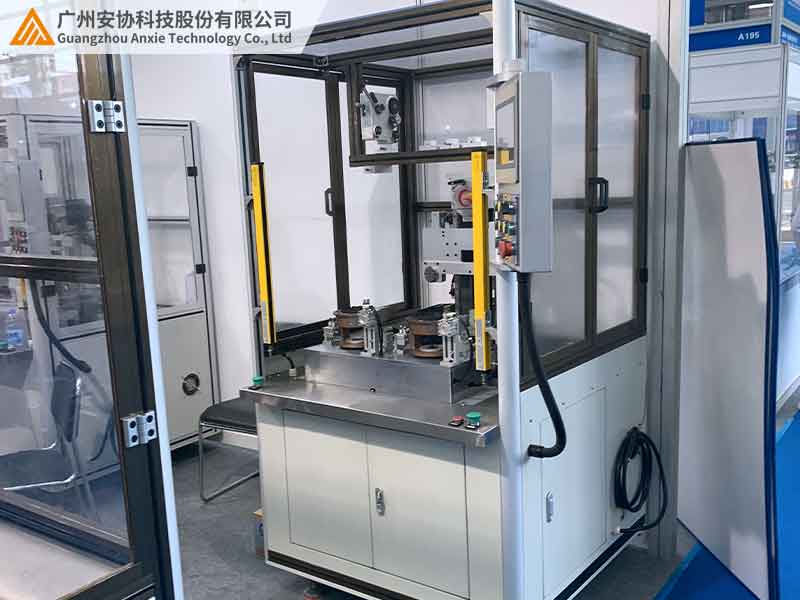

安全光幕基于主動式紅外對射原理，由發射端與接收端兩部分構成：

· 發射端：內置多組紅外發射管（波長 940nm 不可見光），按陣列式排列，每秒發射超千組脈沖光束，形成平行光束矩陣（光束間距可調）；

· 接收端：對應位置部署光敏接收管，實時檢測光束有無遮擋，每組發射 - 接收對管構成獨立檢測通道。

關鍵技術點：

· 脈沖調制技術：發射端光束加載特定頻率，避免環境光干擾；

· 多光束冗余設計：相鄰多束光束同時遮擋才觸發報警，減少單光束誤觸（如灰塵顆粒遮擋）。

信號處理與控制邏輯

安全光幕的信號處理分為兩個階段：

1.信號識別階段：接收端將光信號轉換為電信號，通過電路過濾雜波（如設備電磁干擾）；對比預設閾值（如遮擋光束數量、持續時間），判定是否為有效遮擋（如人體入侵 vs 物料正常通行）。

2.控制輸出階段：

· 安全繼電器輸出：當檢測到危險遮擋時，短時間內切斷設備控制回路（如沖床滑塊動力電源），同時輸出報警信號；

· 總線通訊輸出（可選）：通過協議實時上傳遮擋位置、故障代碼等數據，支持智能工廠系統聯動。

典型工作流程描述

安全光幕的工作流程可概括為：發射端持續發射脈沖光束，形成穩定的光束矩陣；接收端實時監測光束通斷狀態，無遮擋時設備正常運行；當人體或物體遮擋≥3 束光束且持續一定時間，系統判定為危險入侵；立即觸發安全繼電器切斷設備電源，同時激活聲光報警并上傳數據至管理系統。

二、安全光幕的類型與核心參數對比

選型關鍵邏輯：大型設備優先選對射式；老舊設備改造可選反射式；柔性生產場景適用區域掃描式。

三、工作原理的應用延伸與技術優勢

抗干擾設計實踐

· 強光抑制：內置窄帶濾光片，過濾車間強光照明，誤報率低；室外場景可選激光光幕，適應晴天直射環境。

· 粉塵環境適配：鏡片表面特殊涂層降低粉塵附著力，配合定期吹掃，可在金屬粉塵環境穩定運行。

智能控制邏輯升級

· 雙手啟動互鎖：要求雙手同時離開防護區域，設備才能啟動，杜絕單手操作隱患；

· 動態區域切換：通過程序預設多組防護區域，換線時自動切換檢測范圍。

四、實戰案例：某電子廠插件線防護升級

場景痛點

原有機械擋板影響效率，且存在人員誤觸風險；傳統紅外對射漏檢小型元件。

解決方案

部署對射式安全光幕，覆蓋插件機兩側防護區域；配置動態區域模式：

· 生產模式：允許一定尺寸元件通過；

· 檢修模式：全光束檢測，人員接近即停機。

實施效果

誤觸事故歸零，設備利用率提升；插件效率提高，年節省工時顯著。

五、結語：原理驅動下的安全防護革新

安全光幕的工作原理本質是 “用光學網格構建數字防護墻”，通過物理層創新與智能算法結合，實現從 “被動防護” 到 “主動控制” 的跨越。安協科技全系列安全光幕采用自研光學引擎，支持靈活配置，所有型號通過認證與工業現場驗證。

立即訪問官網（www.gzhwq.com）下載資料，或預約演示，讓專業團隊為您解析適配方案，用技術原理筑牢工業安全基石。
