工業設備漫反射光柵安裝教程：從準備到調試的實用指南

在機械制造、智能倉儲等場景中，漫反射光柵作為設備安全防護的關鍵部件，正確安裝是發揮其性能的基礎。結合安協科技（www.gzhwq.com）多年行業經驗，整理出一套簡化版安裝教程，幫助用戶高效完成部署。

一、安裝前的核心準備：工具、環境、位置

1. 必備工具清單（按需選擇）

2. 環境排查：避開三大典型痛點

· 強光場景：露天或陽光直射區域，優先選擇抗陽光型號（如安協抗陽光系列），必要時加裝遮光板。

· 振動設備：離沖壓機、傳送帶等 0.5 米以上，或搭配減震支架，減少機械振動影響。

· 粉塵 / 潮濕環境：礦區、食品車間等場景，選擇 IP67 級以上防護等級，降低維護頻率。

3. 位置規劃三原則

· 高度適配：根據檢測物體高度，安裝時覆蓋其主體 80% 以上（如 1.5 米高貨物，安裝高度 1.2 米左右）。

· 角度優化：光柵發射面與檢測物體夾角控制在 15° 內（可用量角器輔助），避免鏡面反射導致誤判。

· 距離預留：檢測距離按實際需求增加 20% 冗余（如需要 3 米，調試時預留至 3.5 米）。

二、分步安裝：8 個關鍵步驟詳解

1. 支架固定

· 用卷尺標記安裝位置，沖擊鉆打孔后安裝膨脹螺絲，確保支架平穩。

· 小貼士：金屬設備表面建議先攻牙再上螺絲，防止滑絲。

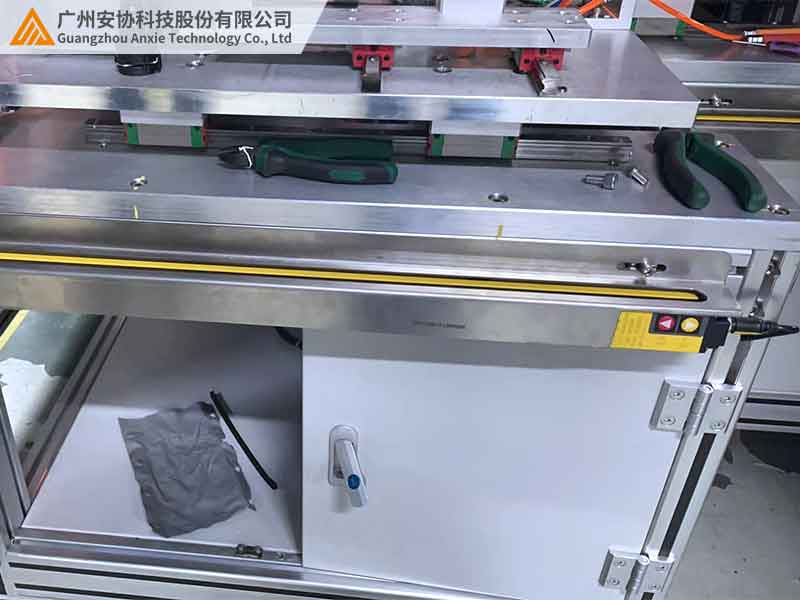

2. 光柵主體安裝

將光柵卡入支架，通過水平儀調整至水平狀態，擰緊固定螺絲（力度適中，避免外殼變形）。

3. 電路連接（以 DC24V 為例）

4. 光路初步校準

通電后觀察指示燈（綠色常亮為正常），手持標準反光板在 1-3 米范圍內移動，確保信號穩定無中斷。

5. 抗干擾測試

· 強光測試：用手電筒近距離照射鏡頭，信號應保持穩定（工業級產品需通過嚴苛環境測試）。

· 振動測試：輕晃設備支架，觀察檢測數值波動不明顯，否則需加固支架。

6. 功能調試

根據場景調整參數：物流 AGV 場景設為快速響應（20ms），機械防護場景調大檢測距離（3 米以上）。

7. 系統對接

按說明書配置協議（RS485/NPN 等），首次連接建議斷電操作，避免電路故障。

8. 試運行驗收

模擬物體遮擋 3 次以上，檢查設備是否即時響應；連續運行 1 小時，確認無信號延遲或中斷。

三、常見問題處理：3 大高頻故障排查

1. 信號不穩定怎么辦？

· 先清潔鏡頭：用無水乙醇擦拭（勿用普通酒精），去除粉塵或油污。

· 再查安裝角度：確保光柵無明顯傾斜，可用水平儀二次校準。

· 最后測電源：萬用表檢查電壓是否達標（低于 22V 需更換電源線）。

2. 檢測距離不足如何調整？

· 旋轉光柵側面的調節旋鈕，順時針緩慢增大檢測距離（每次調 1-2 格，觀察信號變化）。

· 若物體反光率低（如黑色金屬），可適當增加設備增益（通過配套軟件或硬件按鍵）。

3. 與 PLC 對接失??？

· 第一步：確認接線無誤，尤其是信號輸出類型（NPN/PNP 常為接反重災區）。

· 第二步：用萬用表檢測輸出信號，遮擋時是否有電壓變化（無變化則設備故障）。

四、維護保養：延長使用壽命的 3 個技巧

1. 日常維護（每周 1 次）

· 用氣壓槍（低壓力）清理鏡頭表面粉塵，避免使用硬物擦拭。

· 檢查支架螺絲是否松動，振動大的設備建議每月加固一次。

2. 季度保養（專業人員）

· 環境復雜場景（如粉塵 / 強光），需校準檢測精度：在常用距離放置標準板，觀察數值是否偏差過大。

· 檢查防護等級：IP67 以上產品可用軟布蘸水擦拭外殼，勿用腐蝕性清潔劑。

3. 年度升級

· 隨設備智能化改造，可升級支持物聯網的型號，實現遠程狀態監控。

· 極端環境（如低溫 / 高濕）建議每年更換一次密封圈，確保防護性能。

五、不同場景的安裝優化建議

結語：正確安裝是安全防護的第一步

漫反射光柵的安裝無需追求復雜參數，關鍵在于把握環境適配、角度校準和基礎調試。通過簡化流程、聚焦核心步驟，即使非專業人員也能完成可靠部署。安協科技提供全程技術支持，幫助用戶快速上手，讓漫反射光柵真正成為設備安全的 “第一道防線”。
