化工行業高危區域單邊光柵應用指南

一、化工高危場景為何需要專業光柵防護？

在化工生產環境中，普遍存在高溫、高壓、強腐蝕性介質以及爆炸性氣體等風險。傳統對射式光柵常常由于設備布局復雜、管線密集，導致安裝受到限制。安協漫反射單邊光柵（型號為 HFF 系列）采用一體化設計，僅需單側安裝便可實現 360°立體檢測，尤其適用于反應釜周邊、管廊通道、有毒物料灌裝區等空間受限的場景。

二、核心技術指標解析

防爆認證

該光柵通過了 ATEX/IECEx 雙重認證，適用于 Zone1/21 區危險環境。其殼體采用 316L 不銹鋼一體鑄造工藝，防護等級達到 IP68。

抗干擾能力

光柵搭載了抗陽光算法芯片，在露天儲罐區能夠抵抗 10 萬 lux 強光干擾，誤報率低于 0.01%。

檢測精度

支持 10 - 40mm 多級光軸間距可選，可以精準識別人員肢體侵入或小型工具掉落，響應時間小于等于 20ms。

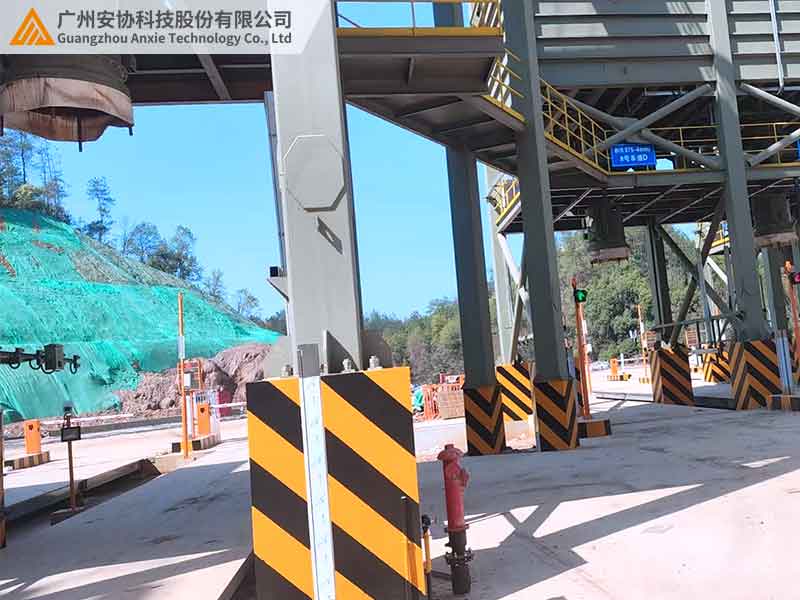

三、典型應用場景及配置方案

反應釜操作平臺

推薦型號：HFF單邊光柵系列，離地 1.2m 水平安裝，覆蓋檢修口

?；穫}庫

推薦型號：HEX單邊光柵系列防爆型，立柱式垂直布防，聯動門禁系統

管廊巡檢通道

推薦型號：HF單邊光柵系列，45°傾斜安裝，避讓管道支架

四、三步安裝法（以儲罐區為例）

點位規劃

沿圍堰邊界每 6 米布置檢測點，采用紅外激光定位儀進行光幕交疊區域校準。

設備固定

使用防爆級 304 不銹鋼支架，螺栓預緊力需達到 45N·m，以避免振動位移。

系統聯調

通過 MODBUS RTU 協議接入 DCS 系統，設置三級報警閾值（預警 - 減速 - 急停）。

五、運維關鍵點

季度檢測：使用專用校準儀校驗光幕完整性（參考 EN ISO 13849 標準）。

腐蝕防護：硅膠密封件每 2 年更換，沿海地區需增加納米涂層處理。

應急演練：每季度模擬光柵觸發場景，驗證 SIS 聯鎖響應速度。

六、選型問答

Q：存在蒸汽干擾的區域如何選型？

A：建議選用 HFF系列 延時版，在蒸汽一瞬間揮發后延時檢測可以解決現場問題。

Q：-40℃低溫環境是否適用？

A：全系標配寬溫型傳感器，支持 - 40℃至 + 85℃連續工作，內蒙某項目已驗證 3000 小時無故障。

關于安協科技

作為國家級高新技術企業（證書編號：GR202444012609），安協已為中石化、萬華化學等 30 余家化工龍頭企業提供服務，可提供定制化光柵解決方案。您可訪問官網 www.gzhwq.com 獲取《化工防爆區域光電防護白皮書》，或致電 020-32284818 獲取免費場地勘測服務。

（本文案例數據來源于山東某百萬噸乙烯項目的實際應用，設備穩定運行超過 820 天）
