單邊光柵TOF技術原理與工業應用

作為工業安全防護領域具有革新意義的技術，單邊光柵與TOF（Time of Flight，飛行時間）測距原理的深度融合，正在重新界定自動化生產的安全邊界。安協科技（www.gzhwq.com ）憑借自主研發的漫反射光幕+TOF算法技術體系，成功攻克單邊光柵在復雜工業場景中的三大技術難題，為企業提供更為智能的安全防護解決方案。

一、核心技術原理：以光波為測量尺度，實現單邊守護

單邊光柵TOF技術借助集成式光電器件達成自發自收功能，其核心運行流程如下：

1.脈沖發射：內置的高精度激光器發射波長為940nm的紅外光，形成密集的光幕陣列；

2.飛行時間測算：運用TOF相位偏移算法，精準計算光束從發射經物體反射回接收器的時間差（精度可達0.1ns）；

3.動態距離建模：通過公式 D=(c×Δt)/2（其中c為光速，Δt為時間差）實時構建物體的三維位置模型。

與傳統雙邊光柵相比，該技術無需進行對射安裝，在4米的檢測范圍內能夠?qū)崿F(xiàn)±2mm的定位精度，尤其適用于機械臂協作等精密場景。

二、五大工業級技術突破

安協單邊光柵通過選用軍用級元器件與采用自適應濾波算法，實現了多項行業首創成果：

1.全天候抗干擾：采用德國Trumpf激光模塊與多層光學鍍膜，在10萬Lux的強光環境下仍能保持99.98%的檢測準確率；

2.無盲區檢測：首創光束交疊補償技術，消除傳統光柵邊緣20cm的檢測盲區；

3.0 - 4米智能調距：通過電位器旋鈕實現檢測范圍的無級調節，可適配沖床、地磅等多樣化場景；

4.毫秒級響應：全區域掃描速度達20ms，相較于傳統光幕提速3倍；

5.IP67防護架構：具備在 - 30℃至75℃寬溫域的工作能力，并通過了10萬次鹽霧測試驗證。

三、典型工業場景應用案例

1.智能制造領域

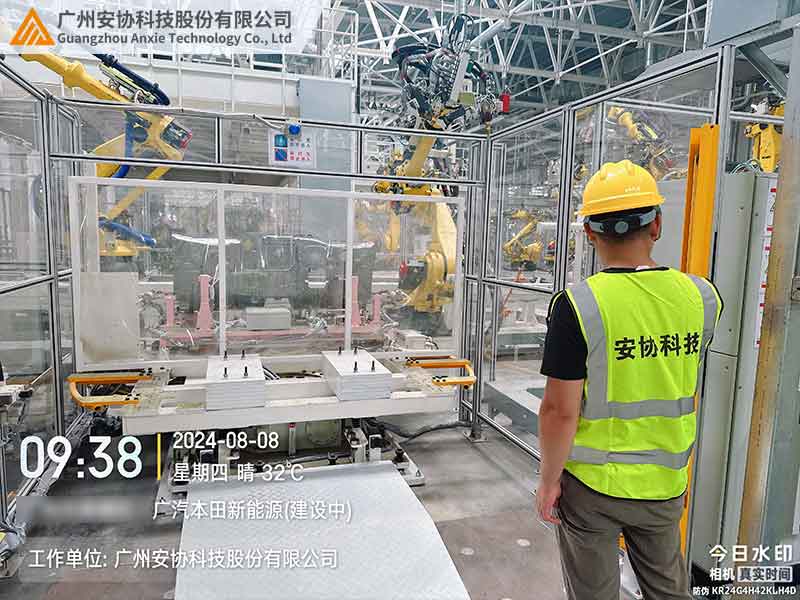

在廣汽本田新能源模組產線，安協光柵通過16光束陣列實時監測機械臂的運動軌跡。當人員誤入0.5米警戒區時，系統在50ms內觸發急停，較傳統方案縮短了60%的響應時間。

2.智慧物流領域

針對順豐華南樞紐日均10萬件的分揀需求，在DWS系統中部署抗陽光激光單邊光柵。通過TOF動態標定技術，將包裹尺寸測量誤差控制在±1mm，分揀效率提升了40%。

3.特種工業場景

在地磅稱重場景中，采用防爆型單邊光柵實現車輛輪廓的精準識別。在唐山某焦化廠的應用中，成功杜絕了“疊磅”“沖磅”等作弊行為，每年挽回經濟損失超過120萬元。

四、技術演進與生態布局

安協科技正在推進第四代TOF + AI視覺融合光柵的研發工作，重點攻克以下難題：

多物體運動軌跡預測

金屬表面反光抑制（反射率＞80%的場景）

5G - MEC邊緣計算協同

目前已形成AX-LD-10P系列（激光雷達型）、HEX系列（防爆型）等產品體系，為三一重工、格力電器等120余家頭部制造企業提供服務。

訪問安協科技官網產品中心，了解如何通過單邊光柵TOF技術降低30%的安全事故發生率。我們的工程團隊提供72小時的場景適配服務，助力企業構建智能化的安全防線。

（本文所述技術參數均基于安協科技實驗室測試環境，實際應用效果可能會因工況差異而有所不同，詳情請聯系專業工程師。）
