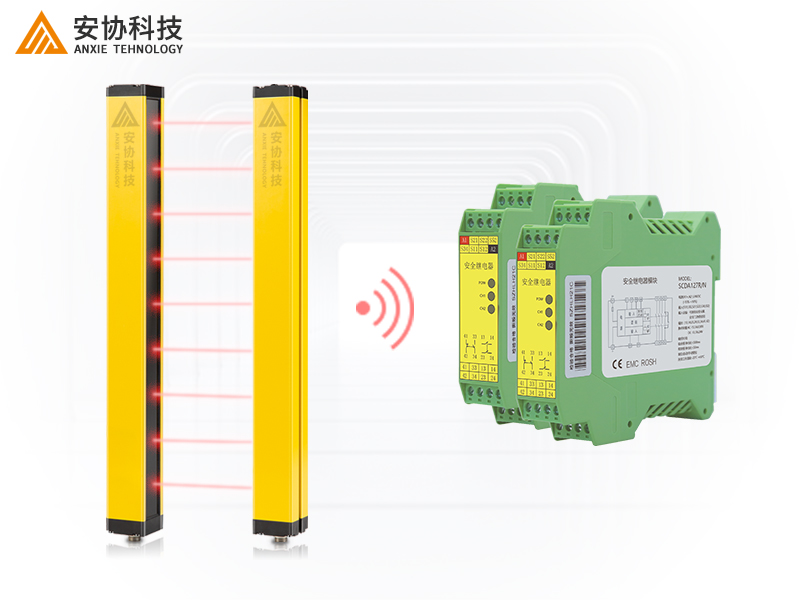

安全光柵中的EDM功能全稱為External Device Monitor（外部設備監控），主要用于實時監測與安全光柵連接的外部強制停機保護設備（如繼電器、接觸器等）的工作狀態，確保其在危險發生時能正常觸發保護機制。以下是其具體含義及作用分析：

1. EDM功能的定義

EDM功能通過監控外部設備的觸點狀態（如繼電器的常閉觸點），檢測設備是否存在故障（如觸點氧化、粘連等）。若外部設備因故障無法及時切斷電路，EDM會觸發安全光柵的鎖定狀態，強制停機以防止危險發生411。

2. EDM的工作原理

狀態監測：通過專用線路（如EDM輸入線）與外部設備的觸點連接，實時檢測觸點是否處于正常狀態。例如，當繼電器觸點因頻繁通斷導致粘連時，EDM會通過電壓變化識別異常。

故障響應：若外部設備動作延遲超過設定時間（如300ms）或觸點未閉合，EDM會判定為故障，立即鎖定安全光柵并切斷設備電源，確保安全防護功能有效。

3. EDM功能的作用

增強安全性：通過雙重監控機制（光柵自身檢測+外部設備監控），降低因繼電器等設備失效導致的安全風險，尤其在高壓、高負荷的工業場景中至關重要。

減少誤操作風險：避免因外部設備觸點故障導致的保護失效，例如在沖壓機械或自動化生產線中，確保危險發生時能及時停機。

提升系統可靠性：通過持續監控外部設備狀態，延長設備使用壽命，減少因觸點氧化或老化引發的意外停機。

那么安全光柵具體是怎么實現的呢？

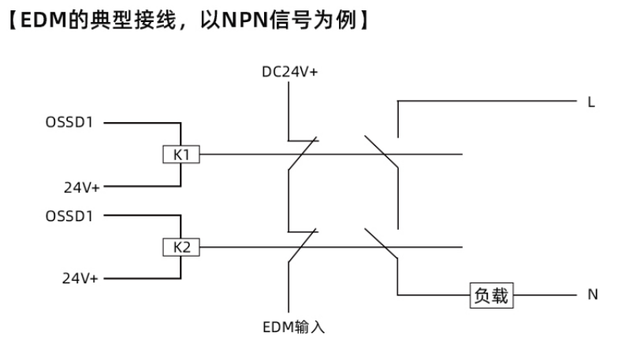

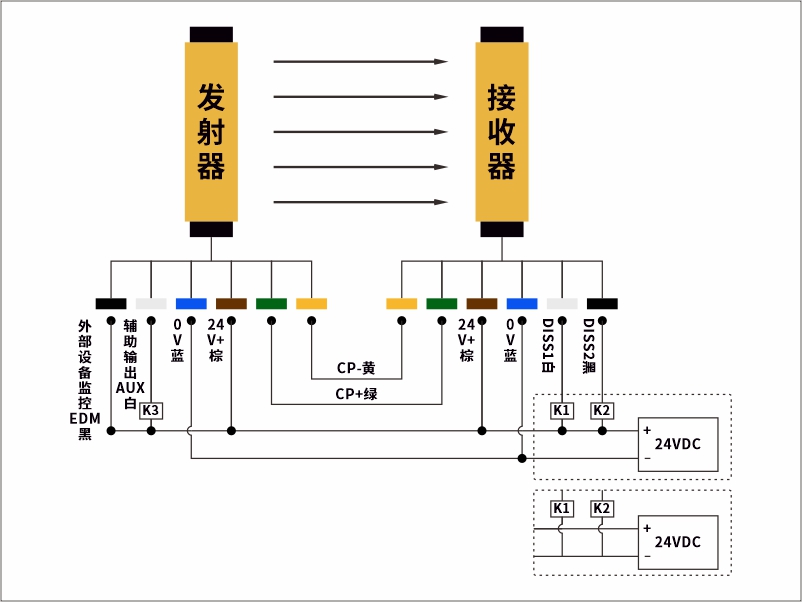

使用EDM接線圖

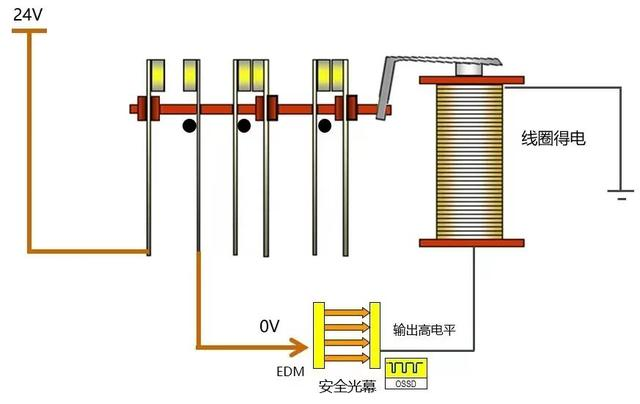

當安全光柵正常工作時，且光路無遮擋的時候，PNP型OSSD輸出高電平時，繼電器常閉觸點打開，此時EDM輸入端的電壓為0V，與光柵的輸出信號相反。NPN型OSSD輸出高低平時，繼電器常閉觸點打開，此時EDM輸入端的電壓為24V，與光柵的輸出信號相反。

PNP型

NPN型

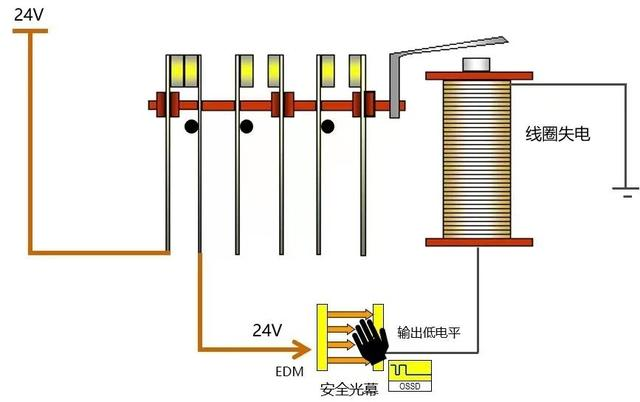

當安全光柵正常工作時，且光路無遮擋的時候，PNP型OSSD輸出低電平時，繼電器常閉觸點打開，此時EDM輸入端的電壓為24V，也與光柵的輸出信號相反。NPN型OSSD輸出高平時，繼電器常閉觸點打開，此時EDM輸入端的電壓為0V，也與光柵的輸出信號相反。

PNP型

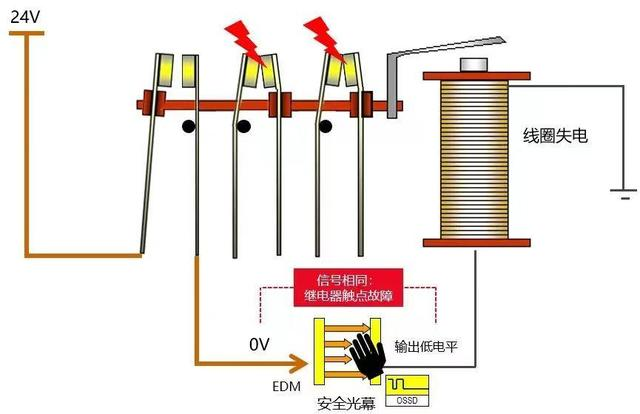

但是當繼電器的觸點動作不良時，雖然安全光柵的OSSD輸出為低電平（NPN為高電平），但常閉觸點無法閉合，此時EDM輸入端的電壓為0V（NPN為24V)，與安全光柵的OSSD輸出信號相同，此時檢測出繼電器觸點故障，并觸發安全光幕報錯，使設備停機，直到故障被排除。

總結

EDM功能通過監控外部保護設備的運行狀態，為安全光柵增加了一層“保險”，確保在危險發生時保護機制能有效觸發。其作用不僅提升了安全防護等級，還增強了工業設備的整體可靠性。實際應用中需注意正確接線（如EDM輸入線與觸點串聯）并定期測試功能有效性。
