安全光柵發射與接收端核心區分方法

在工業自動化領域，安全光柵（亦稱安全光幕）是保障人員和設備安全的重要裝置。其核心功能依賴于發射端與接收端的協同運作，但許多用戶在實際安裝或維護過程中，容易混淆二者的功能。本文將從結構、功能以及技術參數等維度，剖析安全光柵發射端與接收端的核心區分方法，助力用戶迅速掌握關鍵要點。

一、物理結構與外觀差異

安全光柵的發射端與接收端在外觀和內部結構方面存在顯著區別：

1.發射端：通常內置多組紅外發射管，負責生成經調制后的紅外光束，并通過透明窗口向外傳輸信號。部分高端型號（例如歐姆龍F(tuán)3SJ系列）還會配備同步信號發射模塊，用于與接收端保持時序一致。

2.接收端：在對應位置安裝相同數量的紅外接收管，用于檢測發射端的光束是否被遮擋。接收端內部集成信號處理電路，能夠快速判斷光幕狀態并輸出控制信號。

區分技巧：觀察設備標識，發射端通常標有“Emitter”或“TX”，接收端則標有“Receiver”或“RX”。

二、功能實現的核心差異

1.發射端功能

生成高頻調制的紅外光束，以避免環境光的干擾。

部分型號支持光同步技術（無需物理連接線），通過特定編碼規律發射信號，確保與接收端的時序相匹配。

2.接收端功能

實時檢測光束狀態，若某一路信號中斷，立即觸發安全輸出（如繼電器斷開或PNP/NPN信號變化）。

內置自檢功能，可診斷設備故障（如鏡頭污染、電路異常）并通過指示燈報警。

三、安裝與接線差異

1.安裝位置

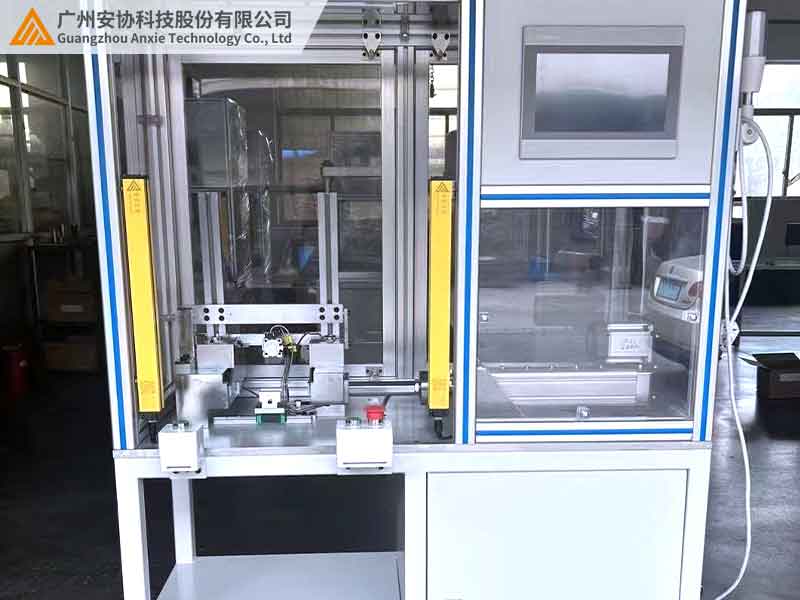

發射端與接收端需進行對射安裝，兩者間距需符合安全距離要求（如0 - 12米，具體可參考產品規格）。

單邊光柵（如安協漫反射型）為例外情況，其發射與接收元件集成于同一殼體，適用于狹小空間。

2.接線方式

發射端：通常僅需連接電源線（24VDC）及同步信號線（線同步型號）。

接收端：除電源外，還需接入負載控制線（如繼電器輸出、雙路NPN/PNP信號），部分型號支持級聯擴展。

四、同步方式的技術區分

1.光同步：發射端通過紅外脈沖編碼實現同步，無需物理連線，適用于遠距離或布線復雜的場景（如汽車焊接線）。

2.線同步：通過電纜連接發射端與接收端的同步接口，抗干擾性強，常用于高精度檢測場景（如沖壓設備）。

五、技術參數對比

發射端特性

光束數量：與保護高度相關（如16 - 48束）；輸出信號：無；防護等級：IP65（防塵防水）；典型功耗：5 - 15W

接收端特性

光束數量：與發射端嚴格對應；輸出信號：繼電器/開關量/NPN/PNP；防護等級：與發射端對應；典型功耗：10 - 20W（含信號處理電路）

六、應用場景中的選擇建議

機械加工設備：優先選用線同步型號（如安協HNG系列），以確?？垢蓴_性。

物流分揀線：推薦采用漫反射單邊光柵，以減少安裝空間的限制。

高危區域防護：需選擇安全等級四級（EN61496標準）的產品，如歐姆龍等進口光幕，支持人體存在檢測。

總結

正確區分安全光柵發射端與接收端是保障設備安全運行的基礎。用戶需結合物理結構、功能特性以及安裝場景進行綜合判斷。安協科技（www.gzhwq.com ）提供全系列安全光柵解決方案，涵蓋光同步、線同步及定制化型號，支持免費技術咨詢與現場服務。
