安協單邊光柵

單邊反射式安全光柵應用場景解析

單邊反射式安全光柵（又稱單邊漫反射光柵）是一種基于紅外漫反射原理的新型光電檢測裝置，其將發射與接收單元集成于單側設備中，無需傳統對射式光柵的成對安裝，顯著降低了空間限制和布線復雜度。本文將從技術特性、核心優勢及典型應用場景三個維度，解析其在不同工業領域的實用價值。

一、技術原理與核心優勢

工作原理

單邊光柵通過PCB板上的發射器發射紅外光，利用物體表面漫反射原理接收回傳信號。當檢測目標進入光幕范圍時，反射光強度變化觸發傳感器輸出信號，實現實時檢測。

核心優勢

安裝便捷：僅需單側安裝，適用于狹小空間或無法對射的場景（如傳送帶邊緣、地磅側邊等）。

抗干擾性強：采用940nm不可見紅外光及高精度元器件，減少環境光干擾，穩定性優于傳統光柵。

多功能檢測：除安全防護外，可擴展至物體定位、尺寸測量及計數等功能。

二、典型應用場景解析

工業自動化生產線

機械手協作區：在機器人工作站中，單邊光柵可實時監測人員闖入風險區域，觸發設備急停，避免機械臂誤傷操作人員。

沖壓/剪切設備防護：替代傳統雙手按鈕，通過光幕覆蓋設備危險區域，確保操作者肢體離開后方啟動設備。

物流倉儲與物料管理

傳送帶異物檢測：安裝在輸送帶側方，檢測物料堆疊異?；虍愇锟ㄎ?，防止設備堵塞。

立體倉庫安全防護：在AGV行駛路徑或貨架入口設置光幕，避免人員誤入自動化作業區域。

地磅無人值守系統

單邊光柵部署于地磅兩側，精確檢測車輛停放位置，防止車輪壓邊作弊行為，提升稱重數據準確性。

特殊環境檢測

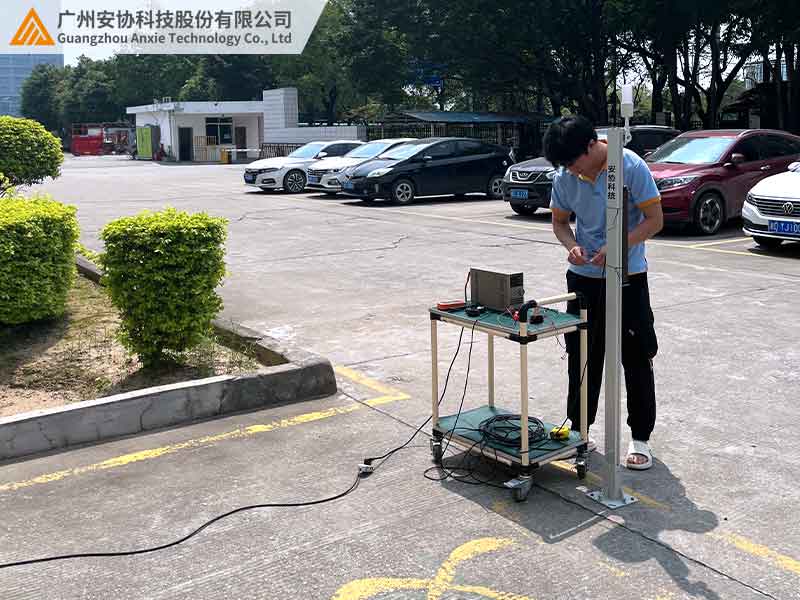

戶外抗陽光場景：通過增強信號調節功能，適應地磅、露天生產線等強光環境，實現穩定檢測。

粉塵/潮濕環境：采用IP67防護等級外殼，適用于食品加工、化工等惡劣工況。

三、技術難點與行業趨勢

技術壁壘

單邊光柵需解決發射-接收單元的同板干擾問題，對元器件精度和信號處理算法要求極高，目前僅少數廠商（如安協）能實現穩定長距離檢測（最遠可達4米）。

總結單邊反射式安全光柵憑借其靈活性、穩定性和多功能性，正逐步替代傳統對射式光柵，成為工業安全與自動化檢測領域的優選方案。企業可根據具體場景需求選擇適配產品，并通過定制化服務優化檢測精度與響應速度。
