安協安全繼電器

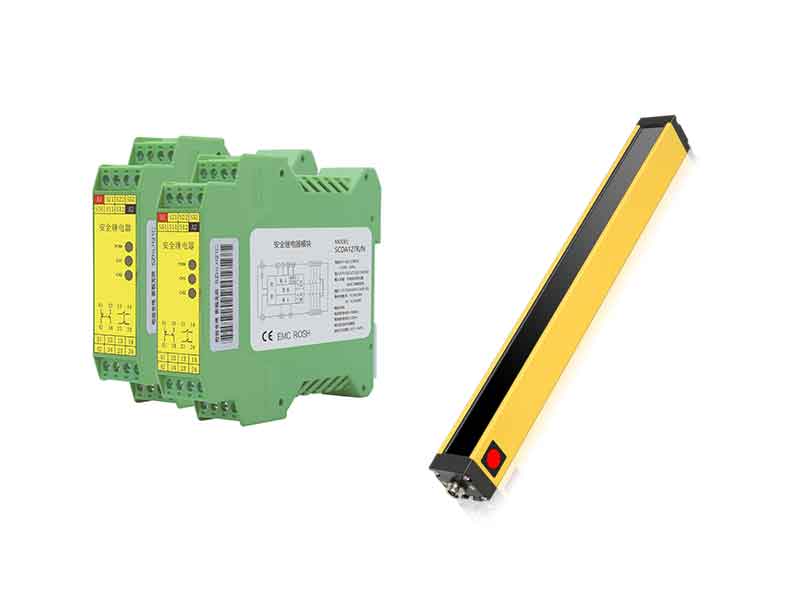

安全繼電器和安全光柵是工業安全系統中常見的兩種設備，它們在功能上有一定的聯系，但各自的作用和工作方式不同。

以下是兩者之間的聯系以及如何協同工作的詳細說明：

一、安全繼電器與安全光柵的聯系

1. 共同目標：保障安全

   - 安全繼電器和安全光柵都是為了確保工業生產中的安全性，防止事故發生。

   - 它們共同構成了一個完整的安全控制系統，能夠?qū)崟r監測危險區域并采取保護措施。

2. 協同工作：信號傳遞與處理

   - 安全光柵是一種傳感器，用于檢測是否有物體（如人體或工具）進入危險區域。

   - 安全繼電器接收來自安全光柵的輸入信號，并根據信號狀態執行相應的安全動作（如切斷電源或停止設備運行）。

   - 這種“傳感器+控制器”的組合實現了從檢測到控制的完整閉環。

3. 符合安全標準

   - 安全繼電器和安全光柵都必須符合國際安全標準（如EN ISO 13849-1、IEC 61508等），以確保其可靠性和安全性。

   - 它們的結合可以達到特定的安全等級（如SIL等級或Performance Level），滿足工業應用中的合規性要求。

二、具體協同工作原理

1. 信號聯動

安全光柵承擔檢測危險區域是否有人員或物體侵入的任務，借助紅外光束被遮擋來產生電信號（例如高/低電平）；安全繼電器接收這些信號后，執行切斷動力源（如電源、氣源）的操作，強制設備停止運行。例如，在沖床作業場景中，當光柵檢測到人手進入沖壓區域，會即刻觸發安全繼電器斷開沖床電源。

2. 冗余設計

安全繼電器一般采用雙通道輸入設計，需同時接收來自光柵的多個信號（如兩路獨立觸點）方可維持設備的正常運行。若任一通道的信號出現異常，繼電器便會強制設備停機，以此避免因單點故障引發安全隱患。

三、實際應用案例

1. 機器人工作站

在自動化生產線中，光柵環繞機器人作業區域布置，一旦有人員靠近，信號會通過安全繼電器切斷機器人的電源，防止發生碰撞事故。

2. 半自動化設備

安全繼電器可臨時屏蔽光柵信號（如“靜默模式”），允許物料通過光柵區域而無需停機，從而提高生產效率。

3. 物流輸送系統

在高速輸送帶上，安全光柵用于檢測是否有物體超出預定范圍。安全繼電器根據光柵信號控制輸送帶的啟停，防止貨物損壞或人員受傷。

總結：安全光柵與安全繼電器通過“檢測 - 執行”的鏈?zhǔn)絽f(xié)作，形成一個完整的主動防護系統。理解它們的聯動邏輯以及選型要點，能夠顯著提升設備的安全等級。在具體應用時，需參考實際場景的安全風險評估（如 EN ISO 13849 標準），結合二者特性設計冗余方案。
