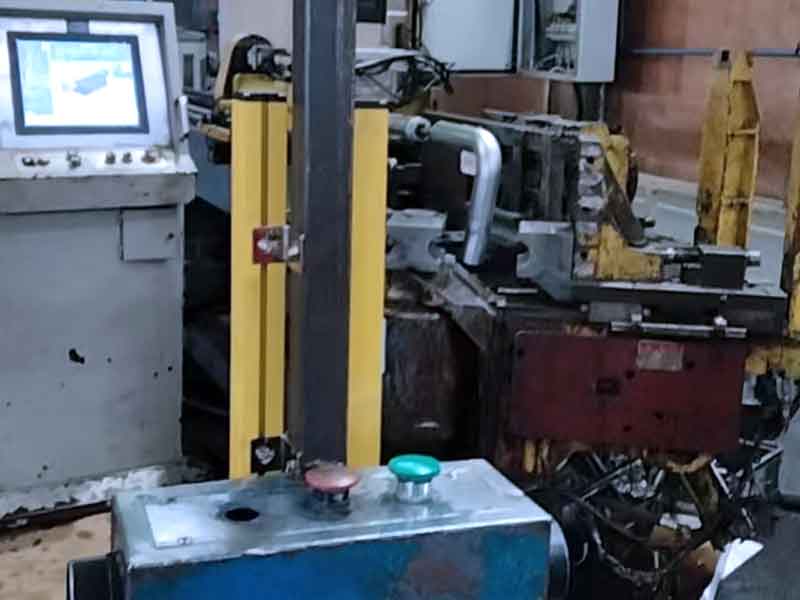

安全光柵傳感器的接線方法主要包括以下步驟：

一、準備工作

· 確認電源規格：確認所提供的電源規格是否符合安全光柵傳感器的要求。通常，安全光柵傳感器使用24V直流電源。

· 檢查接口匹配性：檢查安全光柵傳感器與外部設備的接線接口是否匹配，以確保正確連接。

二、連接電源

· 識別電源線：安全光柵傳感器通常有紅色和黑色兩根電源線，紅色線為正極，黑色線為負極。

· 連接電源線：將紅色電源線連接到電源的正極，將黑色電源線連接到電源的負極。確保連接牢固，避免接觸不良導致供電中斷。

三、信號輸出連接

確定信號輸出類型：安全光柵傳感器的信號輸出通常有NPN型和PNP型兩種。NPN型輸出低電平信號，PNP型輸出高電平信號。根據外部設備的輸入信號要求，選擇適當?shù)男盘?hào)線連接方式。

·連接信號線：

對于NPN型輸出，當物體遮擋光柵光束時，信號輸出端輸出低電平信號。將信號輸出線連接到外部設備（如PLC）的輸入點的公共端（COM）和信號輸入端，并確保PLC的輸入電源與光柵的電源共地。

對于PNP型輸出，當物體遮擋光柵光束時，信號輸出端輸出高電平信號。將信號輸出線連接到外部設備的輸入點的信號輸入端和正電源端，PLC的輸入公共端（COM）與光柵的電源負極連接。

四、連接屏蔽線（如有）

· 識別屏蔽線：有些安全光柵傳感器帶有屏蔽線，用于減少電磁干擾。

· 連接屏蔽線：將屏蔽線的一端連接到光柵的屏蔽接地端口，另一端連接到控制柜的接地母線或接地樁上，確保良好的接地效果。接地電阻一般要求小于特定值（如10Ω），以有效防止外部電磁干擾對信號傳輸?shù)挠绊憽?/span>

五、檢查與測試

· 檢查接線：完成接線后，仔細檢查所有接線是否牢固，沒有松動或短路的情況。

· 測試功能：使用萬用表檢查電源輸入是否正常，信號輸出是否符合預期。例如，在沒有物體遮擋光柵時，檢查信號輸出是否為正常的高電平（PNP型）或低電平（NPN型）；當用物體遮擋光柵時，檢查信號是否發生正確的變化。

六、注意事項

· 區分電源線、信號線和接地線：誤接線可能導致設備無法正常啟動，甚至引發短路或燒毀設備。

· 確保供電電壓一致：過高或過低的電壓可能損壞光柵內部電路。

· 避免信號線與電源線交叉布置：減少電磁干擾對信號傳輸?shù)挠绊憽?/span>

· 定期檢查與維護：安裝完成后，定期檢查各接線點是否牢固，是否存在老化或松動現象，及時進行維護和更換。

總之，正確的接線方法和規范的操作流程對于安全光柵傳感器的正常運行至關重要。在實際操作中，應嚴格按照產品說明書進行接線和測試，以確保設備的穩定性和安全性。
