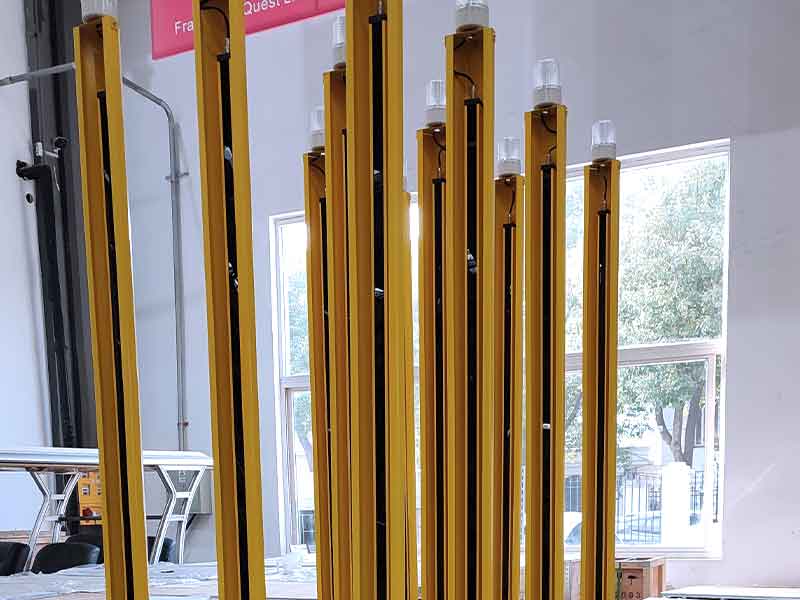

安協單邊光柵

單邊光柵漫反射原理闡釋

單邊光柵的漫反射原理構成其檢測功能得以實現的關鍵技術根基，主要憑借紅外光的發射與接收機制達成對目標物體的感知。以下為該原理的介紹：

1. 自發自收的一體化設計

單邊光柵把發射器與接收器集成于同一塊PCB板之上，發射單元朝著檢測區域發射特定波長（例如940nm）的紅外光。當光線遭遇物體時，部分光線會以漫反射的方式返回，進而被同一設備中的接收單元捕捉。這種“自發自收”的模式無需對射或者反射板予以輔助，使得安裝方式得以簡化。

2. 基于漫反射的觸發機理

反射信號的檢測：當物體進入檢測區域時，所發射的紅外光被物體表面反射，接收單元依據反射光的強度或者時間差判定物體是否存在。例如，當反射信號達到預先設定的閾值時，光柵就會觸發輸出信號（諸如開關量信號或者報警信號）。

抗干擾的優化：部分高端型號（例如安協HFF系列）借助濾光技術或者算法優化，排除環境光的干擾，從而確保檢測的穩定性。

3. 信號處理與距離調控

動態調節的能力：借助電位器或者自適應算法，用戶能夠?qū)z測距離（例如0 - 4米）進行調節，以契合不同場景的需求。例如，順時針旋轉可增強信號以檢測更遠的物體，逆時針旋轉則優化近距離的靈敏度。

智能判斷的算法：運用時間差分析或者信號強度對比，區分物體的材質、顏色差異，從而減少誤檢情況。

4. 技術難點與創新之處

元器件集成的挑戰：發射與接收元件需要高精度排列，以避免光線交叉干擾，這對PCB設計和元器件質量有著極高的要求。

抗環境干擾的設計：特殊濾光片和屏蔽技術（如IP65防護）確保其在強光、雨雪等復雜環境中穩定運行。

5. 典型的應用場景

安全防護方面：應用于機器人、沖壓機等危險區域，實時檢測人體或者異物并且觸發停機操作。

工業檢測方面：在地磅車輛定位、物流分揀過程中，通過反射信號判定物體的位置或者尺寸。
